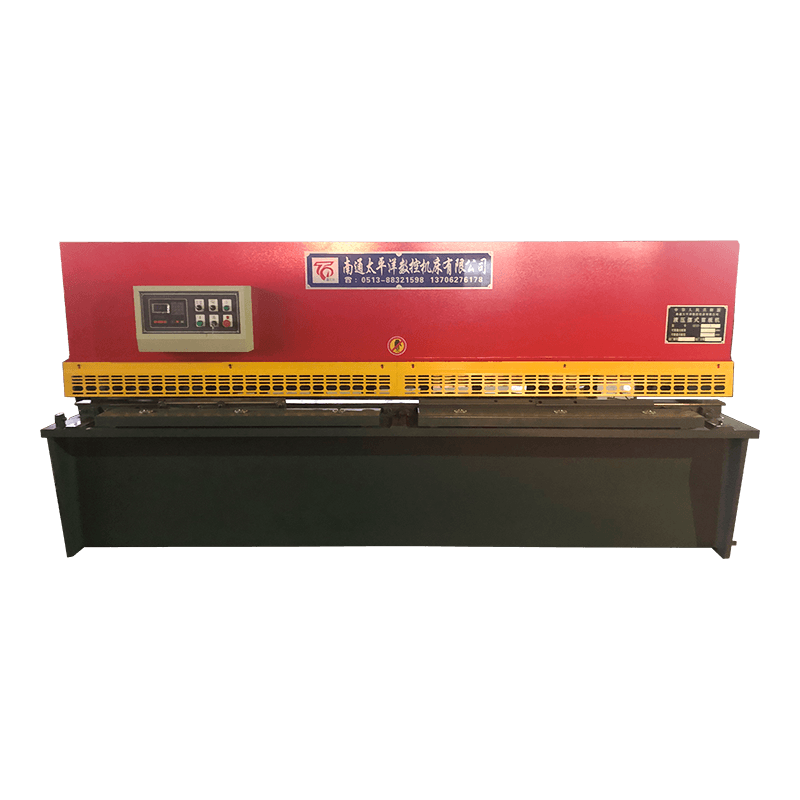

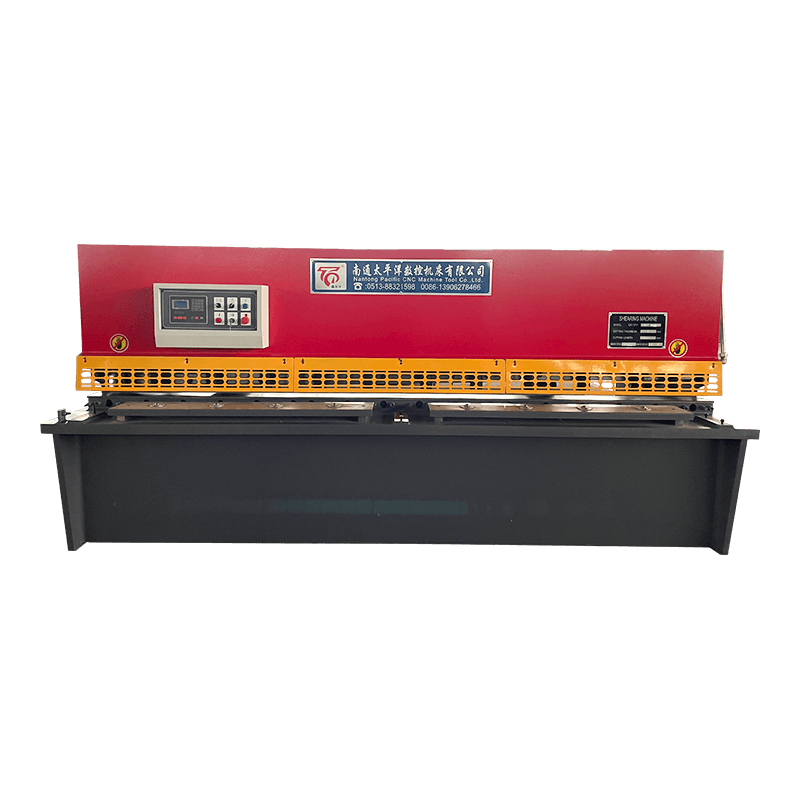

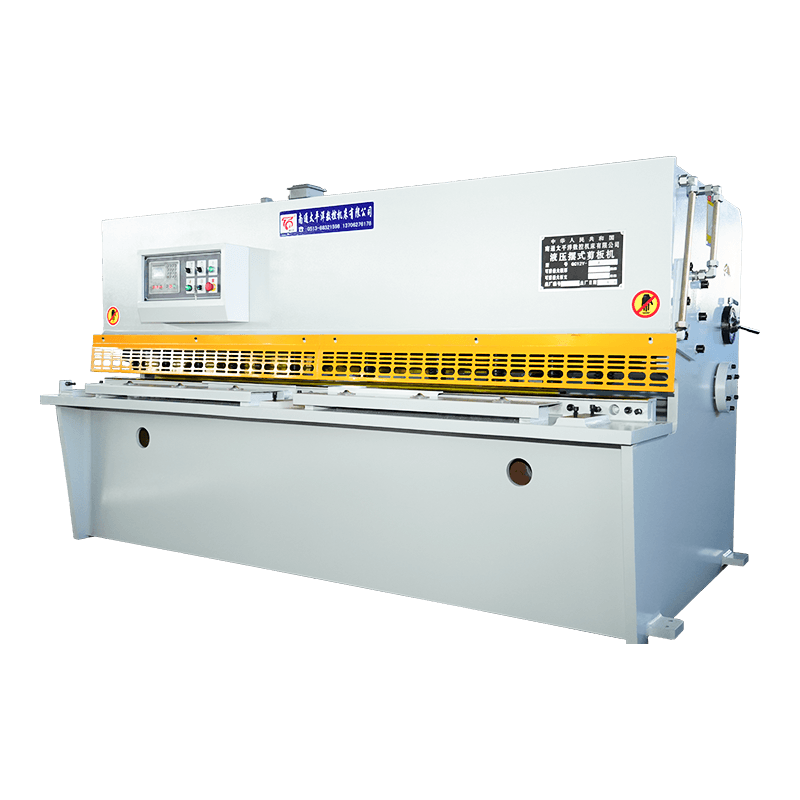

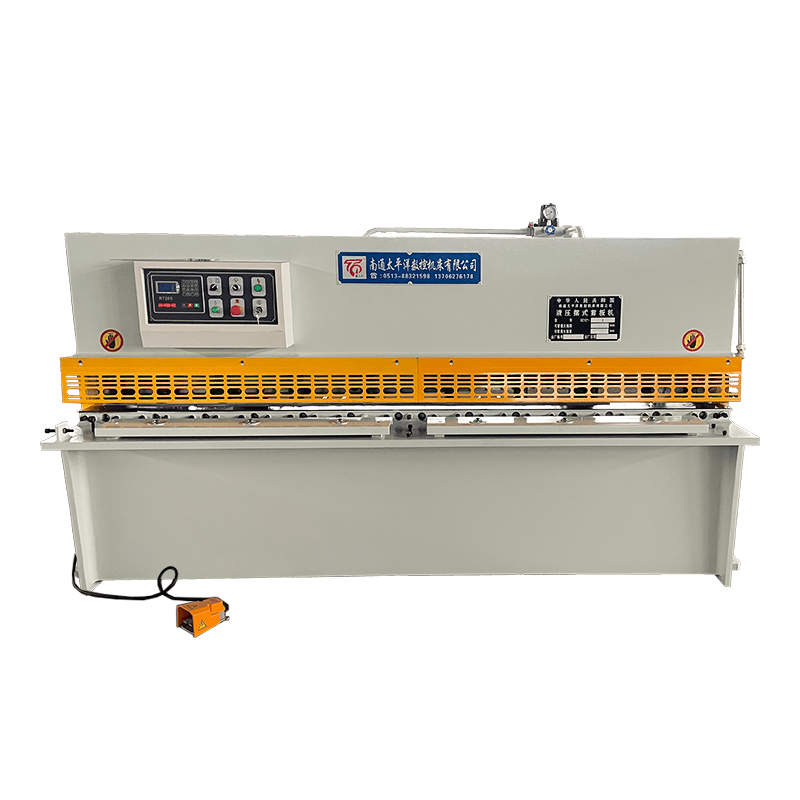

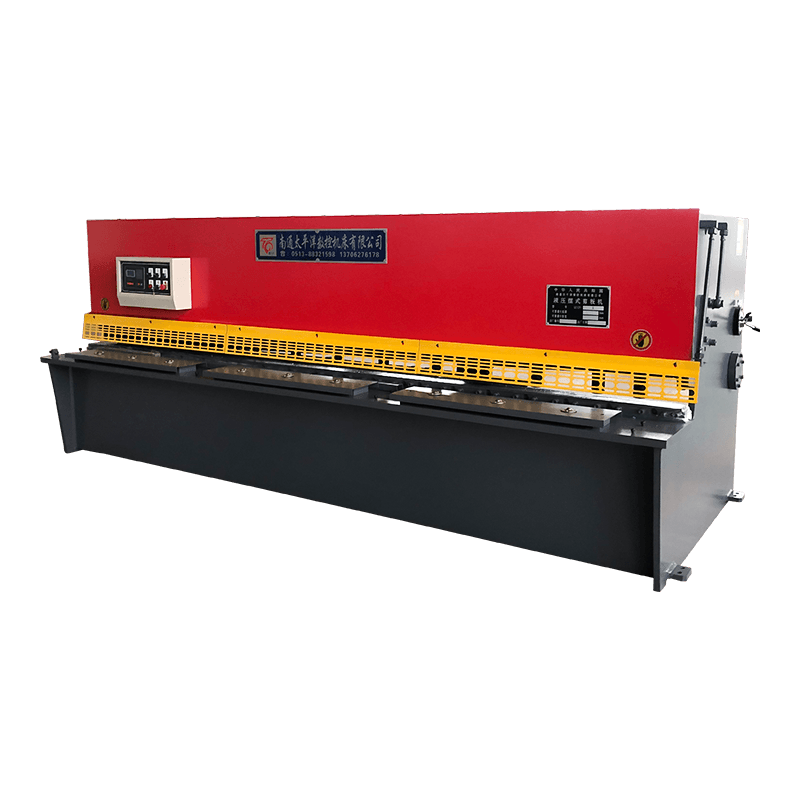

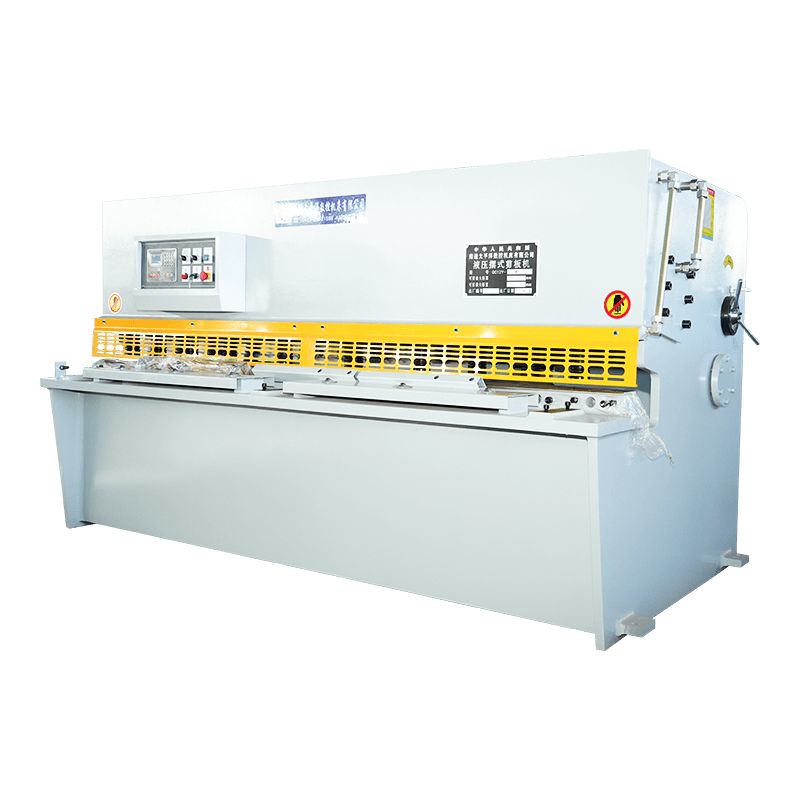

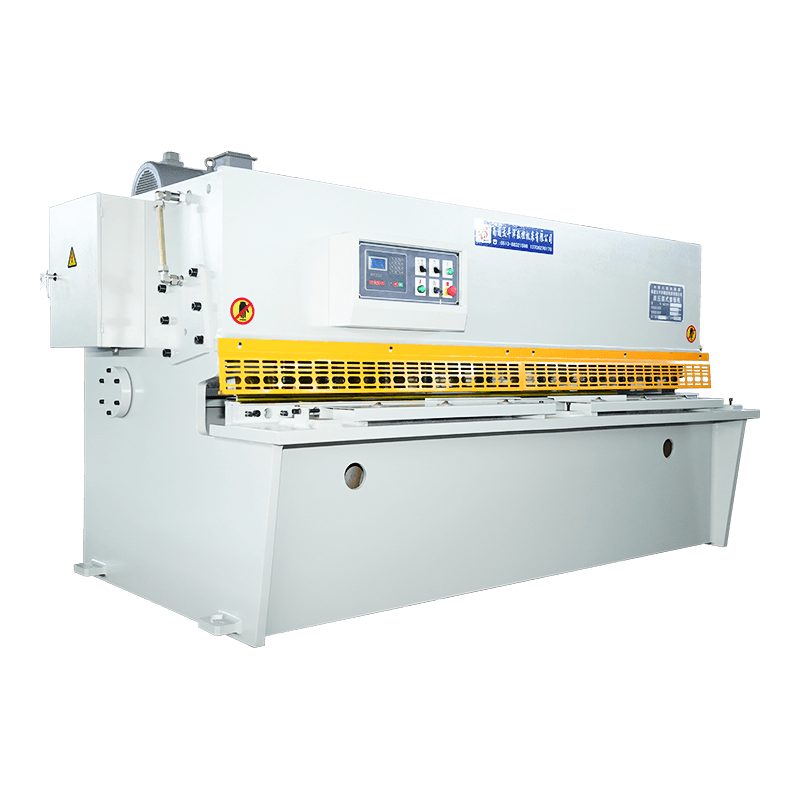

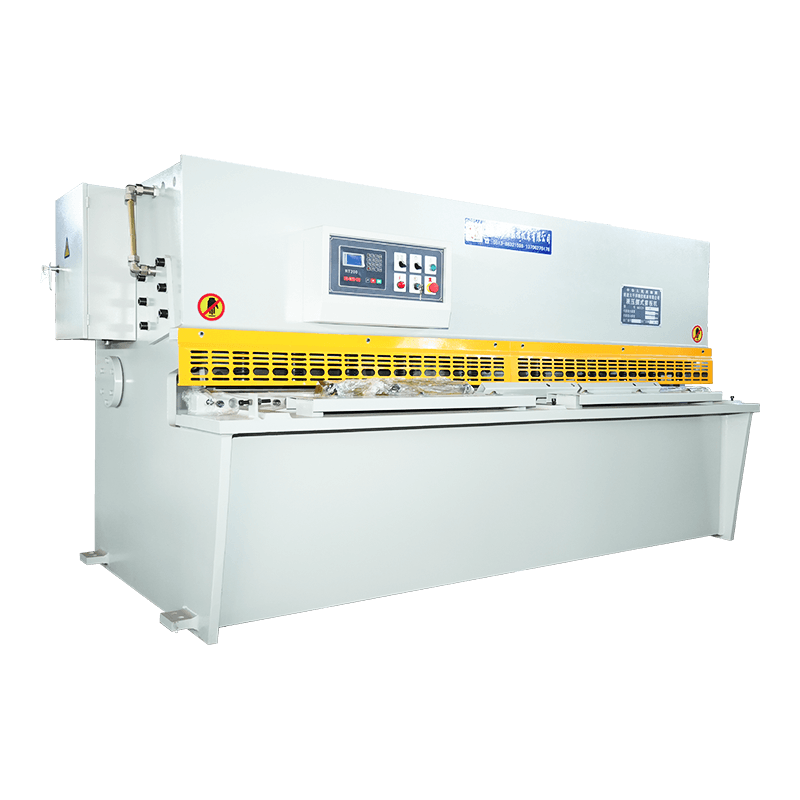

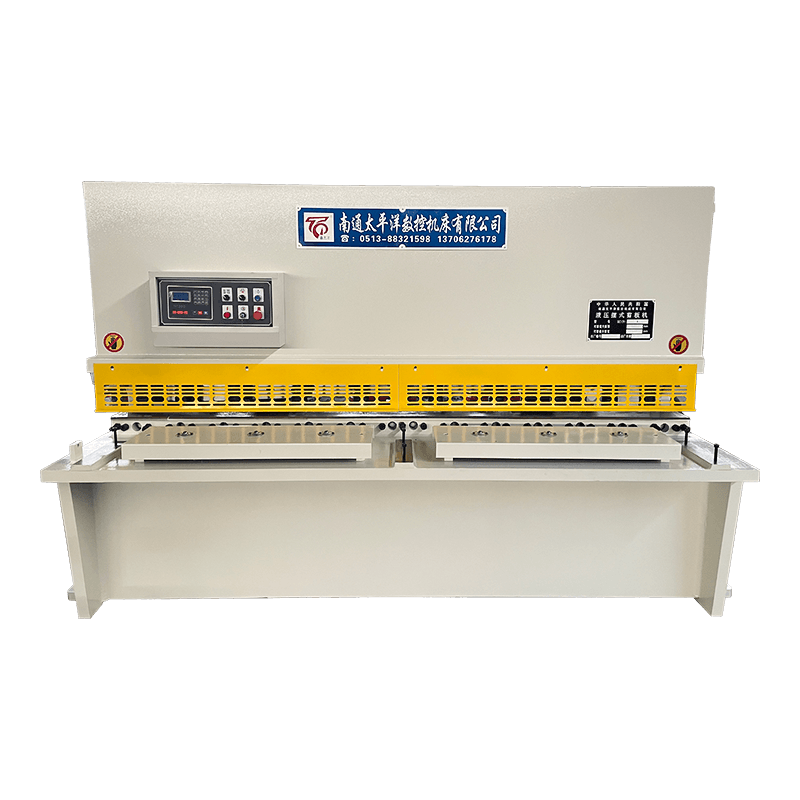

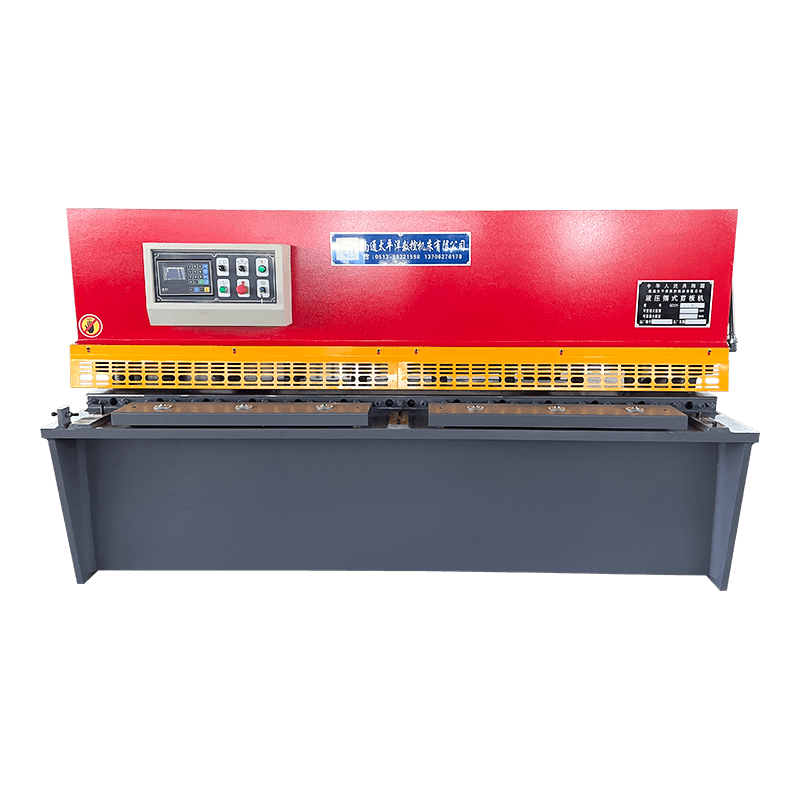

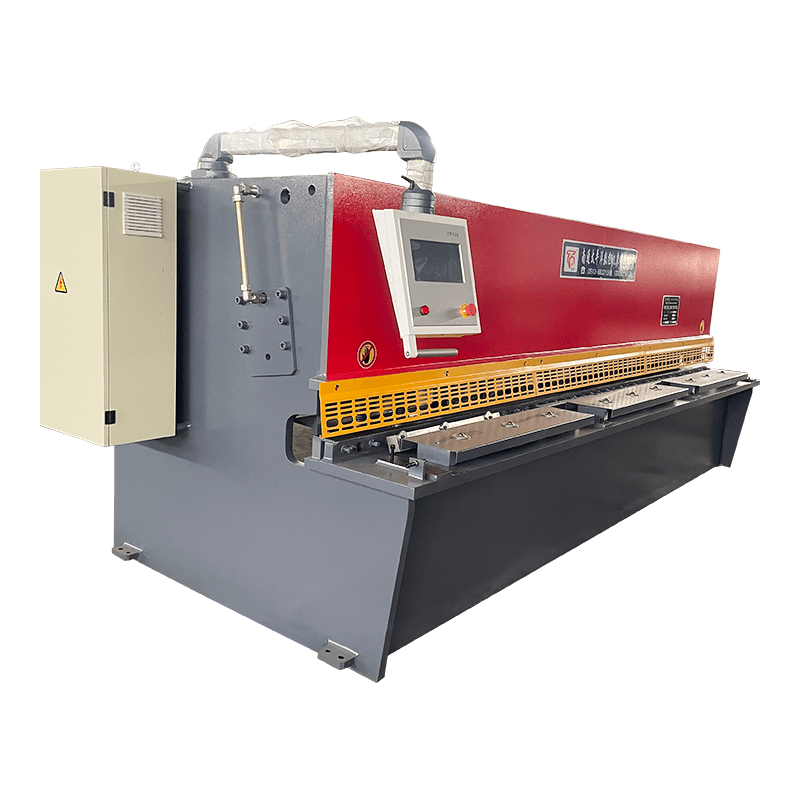

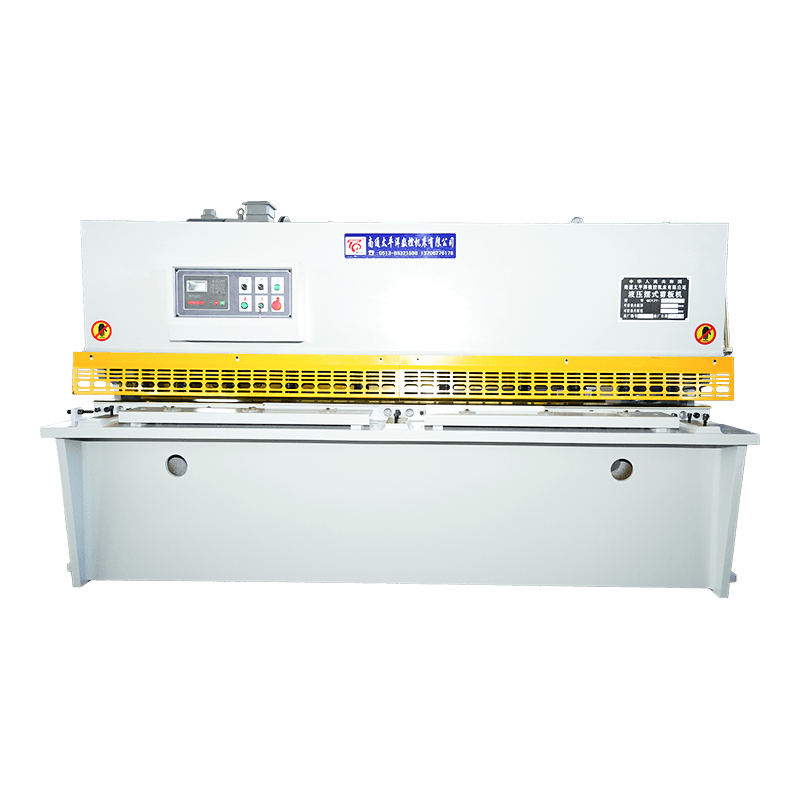

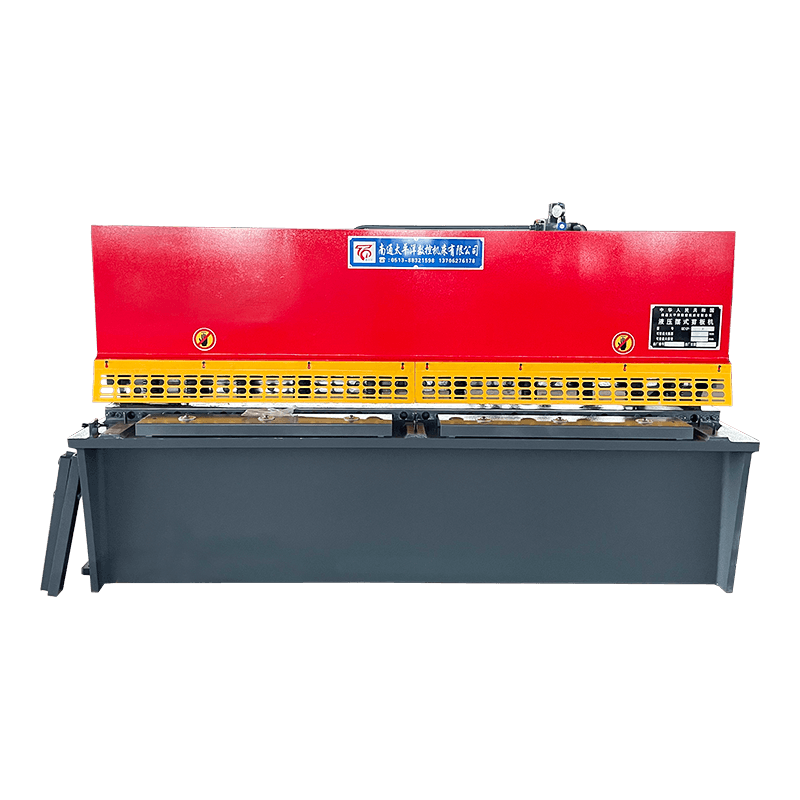

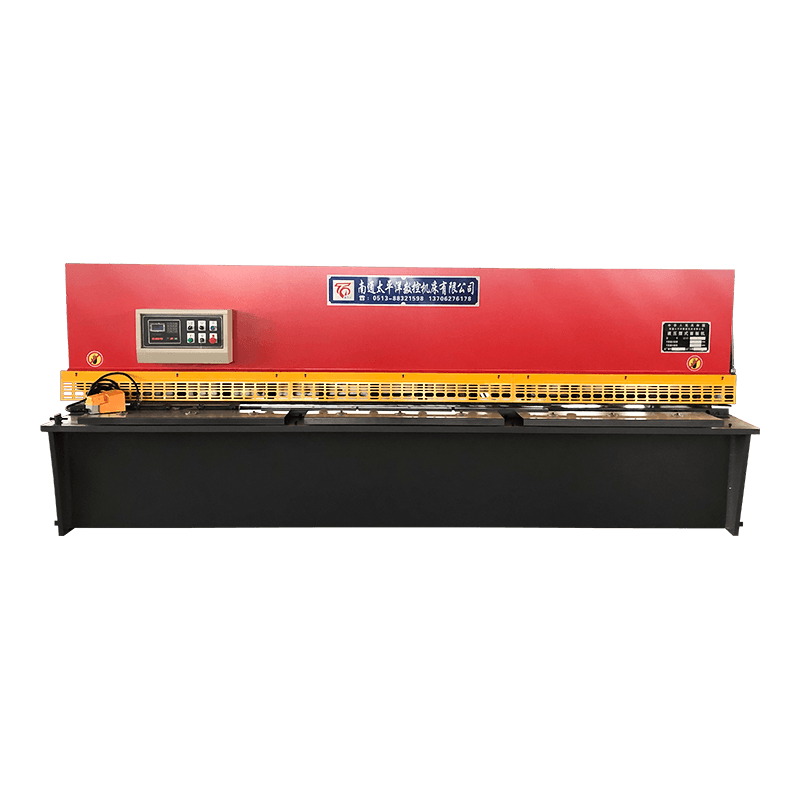

QC12Y/K-serie CNC standaard/hydraulische zwenkbalkschaarmachine

De hydraulische zwenkbalkschaar uit de QC12Y/K-serie is een uiterst nauwkeurige metaalschaaroplossing die veel wordt gebruikt in de plaatbewerking, metaalproductie en productie-industrie. Deze hydraulische schaar is ontworpen voor het met hoge nauwkeurigheid en efficiënte snijden van staalplaten en betrouwbare prestaties met gebruiksvriendelijke CNC-besturing.

voornaamste kenmerken
Uiterst betrouwbaar achterremsysteem: Een omvormer bestuurt de achterste stopmotor, waardoor de positioneringsnauwkeurigheid binnen 0,05 mm wordt geregeld, waardoor consistente snijlengtes voor massaproductie worden geleverd.

Hoog snijwaardigmes: De messen zijn gemaakt van gelegeerde 6CrW2Si-staal en bieden een uitstekende hardheid, taaiheid en slijtvastheid, waardoor lange werken en schone scheerresultaten op verschillende metalen platen gegarandeerd worden.

CNC-besturingssysteem: Uitrusting met de E21S-controller beheert de machine de achteropslag en de slag van de schaarmes, en kan tot 40 sets programma's opslaan voor het snel instellen van verschillende snijtaken.

Hydraulische veiligheid en rendement: Het overstroomventiel biedt bescherming tegen overbelasting van het hydraulisch systeem, terwijl de meshouder deur stil wordt teruggedreven voor snelle, soepele en betrouwbare retourbewegingen.

Verbeterde veiligheidsbescherming: De voetschakelaar is geïntegreerd met een noodstopfunctie en biedt betrouwbare bescherming tegen onbedoelde uitsteeksels tijdens het gebruik.

Verstelbare bladafstand: Met de handmatige aanpassing van de mesafstand kunnen operators de speling nauwkeurig aanpassen op verschillende materiaaldiktes, waardoor een optimale scheerkwaliteit onmogelijk wordt.

Nauwkeurige invoerpositionering: De voorste steuntafel is uitgerust met een liniaal, zodat operators de invoerlengte nauwkeurig kunnen bepalen voor zowel handmatige als semi-automatische bewerkingen.

Toepassingen
Deze schaarschaar met zwenkbalk is ideaal voor het knippen van koolstofstaal, roestvrij staal, aluminium en andere metalen platen in, waaronder:

  • Plaatbewerking
  • Werkplaatsen voor metaalbewerking
  • Productie van auto's en apparaten
  • Constructie- en constructiestaalproductie

Navraag

Productbeschrijving

Met behulp van het speciale CNC-apparaat E21-S-schaarmachine van ESTUN

Dit product heeft de volgende kenmerken:

Positioneringscontrole van de achteraanslag.
Intelligente positioneringsfunctie.
Eenrichtings- en tweerichtingspositioneringsfunctie, waardoor de schroefopening effectief wordt geëlimineerd.
Terugtrekfunctie.
Automatische referentiepuntzoekfunctie.
Back-up- en herstelfunctie voor parameters met één sleutel.
Snelle positie-leerfunctie.
40 meerstappen programma-opslagruimte, elk programma heeft 25 stappen.
Beveiligingsfunctie tegen stroomuitval.

QC12Y/K- Technische parameter

Model

Scheren
Dikte
(mm)

Scheren
Breedte
(mm)

Slagen
(tijden/mm)

Achteraanslag
Bereik
(mm)

Harkhoek
(°)

Hoofdmotor
(kW)

Gewicht
(kg)

Over het algemeen
Afmetingen
LXWXH
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

Beschrijving en specificaties in deze catalogus kunnen zonder aanmelding worden gewijzigd.

Neem contact met ons op voor meer informatie

Aarzel niet om contact op te nemen wanneer u ons nodig hebt!

SUBMIT

Over
Nantong Pacific CNC Machine Tool Co., LTD
Nantong Pacific CNC Machine Tool Co., LTD

Nantong Pacific CNC Machine Tool Co., LTD is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other producten, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Als professional China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Het bedrijf heeft nu de mogelijkheid om Standard Series-producten en niet-standaardapparatuur te ontwerpen, ontwikkelen en produceren. Producten verkopen goed in het hele land, een groot aantal export naar Zuidoost -Azië, Europa, de Verenigde Staten en het Midden -Oosten. Het bedrijf bestrijkt een gebied van meer dan 20.000 vierkante meter, met een groep ingenieurs en technici met rijke professionele kennis-, productie- en testapparatuur is voltooid. In de loop der jaren is zich toegewijd aan het onderzoek en innovatie van het smeden van machine-tools, de productverkoop en after-sales service sparen geen inspanning, heeft in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Xi 'AN en Jiangsu-gebied gevestigd in een meer perfect set van de pre-sales, after-sales in een pre-sales, after-sales, na-sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales. Branches doen ons best om te voldoen aan de behoeften van binnenlandse en buitenlandse klanten.


In de wereld van vandaag vol hoop en kansen, gaan Pacific Machine Tools en onze klanten hand in hand voor gemeenschappelijke ontwikkeling.

Nieuws
Uitbreiding van industriële kennis

1. Inleiding tot QC12Y/K-serie CNC-schaarmachine met zwenkbalk

De QC12Y/K-serie CNC-standaard Hydraulische zwenkbalkschaar is een hoogwaardige metaalsnijapparatuur die veel wordt gebruikt in de plaatbewerkingsindustrie. Het is ontworpen voor het snijden van koolstofstaal, roestvrij staal en aluminium platen met hoge precisie en efficiëntie.

Vergeleken met traditionele mechanische scharen verbetering van deze CNC-hydraulische zwenkbalkmachine de snijefficiëntie deur 30%–50% en zorgt voor snijnauwkeurigheid binnenin ±0,1 mm , waardoor het een betrouwbare keuze is voor de moderne productie-industrie.

Nantong Pacific CNC-machinegereedschap Co., Ltd is een belangrijke onderneming van de nationale machine-industrie, gelegen in de Haian Economic and Technological Development Zone, waar de omgeving prachtig is en het verkeer handig is, wat de snelle totstandkoming van communicatie tussen ondernemingen en klanten probleem is. De onderneming is volledig uitgerust, gespecialiseerd in de productie van knipmachines, buigmachines, walsmachines, hydraulische persen, ponsmachines en andere producten, die veel worden gebruikt in: lichte industrie, luchtvaart, scheepsbouw, metallurgie, instrumentatie, elektrische apparaten, cosmetische producten, bouw- en decoratie-industrie. Onze producten verkopen goed in binnen- en buitenland.

2. belangrijkste kenmerken van de QC12Y/K-serie knipmachine

  • Omvormerbesturingssysteem: Bestuurt de achterstopmotor met een nauwkeurigheid binnen 0,05mm.
  • Hoogwaardig mesmateriaal: Maakt gebruik van 6CrW2Si-staal voor langdurige snijprestaties.
  • E21SCNC-systeem: Regelt de achteraanslag en de snijslag, geschikt voor maximaal 40 programma's op.
  • Overbelastingsbeveiliging: Overstroomklep zorgt voor systeemveiligheid onder hoge druk.
  • Stikstofretoursysteem: Meshhouder keert soepel en veilig terug.
  • Noodstopfunctie: Voetschakelaar exclusieve veiligheid van de operator.
  • Handmatige aanpassing van de bladafstand: Verbeterde snijkwaliteit voor verschillende materialen.
  • Voorste steun met liniaal: Zorg voor een nauwkeurige positionering van de invoerlengte.

3. Werkingsprincipe van de hydraulische zwenkstraalschaarmachine

(1) Zwenkbalksnijmechanisme

Het blijkt mes beweegt in een zwaaiende boogbeweging, wat zorgt voor soepel en continu snijden. Dit ontwerp vermindert het verbruik met 15%–20% vergeleken met guillotinesystemen.

(2) Hydraulisch aandrijfsysteem

Het hydraulische systeem zorgt voor een stabiele druk om een consistente snijkracht over de gehele bladlengte te ondersteunen, en ondersteunt diktes tot Stalen plaat van 16 mm .

(3) Integratie van CNC-besturing

Het E21S-besturingssysteem automatiseert de positionering van de achteraanslag en de snijslag, waardoor de productiviteit aanzienlijk wordt verbeterd en bedieningsfouten worden verminderd.

4. Overzicht technische parameters

Artikel Specificatie Voordeel
Snijdikte 1–16 mm Brede materiaalcompatibiliteit
Nauwkeurigheid van de achteraanslag 0,05 mm Positionering met hoge precisie
Controlesysteem E21SCNC Programmeerbare bediening
Technische specificaties van de QC12Y/K hydraulische zwenkbalkschaar

5. Industriële toepassingen

De QC12Y/K-serie wordt veel gebruikt in:

  • Werkplaatsen voor metaalbewerking
  • Scheepsbouwindustrie
  • Automobielproductie
  • Constructie staalverwerking

6. Veelgestelde vragen

Vraag 1: Welke materialen kunnen QC12Y/K machinaal snijden?

Het kan koolstofstaal, roestvrij staal en aluminium platen efficiënt snijden.

Vraag 2: Welk besturingssysteem wordt er gebruikt?

Het maakt gebruik van het E21S CNC-systeem, dat maximaal 40 programmeerbare instellingen ondersteunt.

Vraag 3: Wat is het belangrijkste voordeel van het ontwerp van de zwenkbalk?

Het zorgt voor een soepelere snijwerking en vermindert het verbruik tot 20%.
