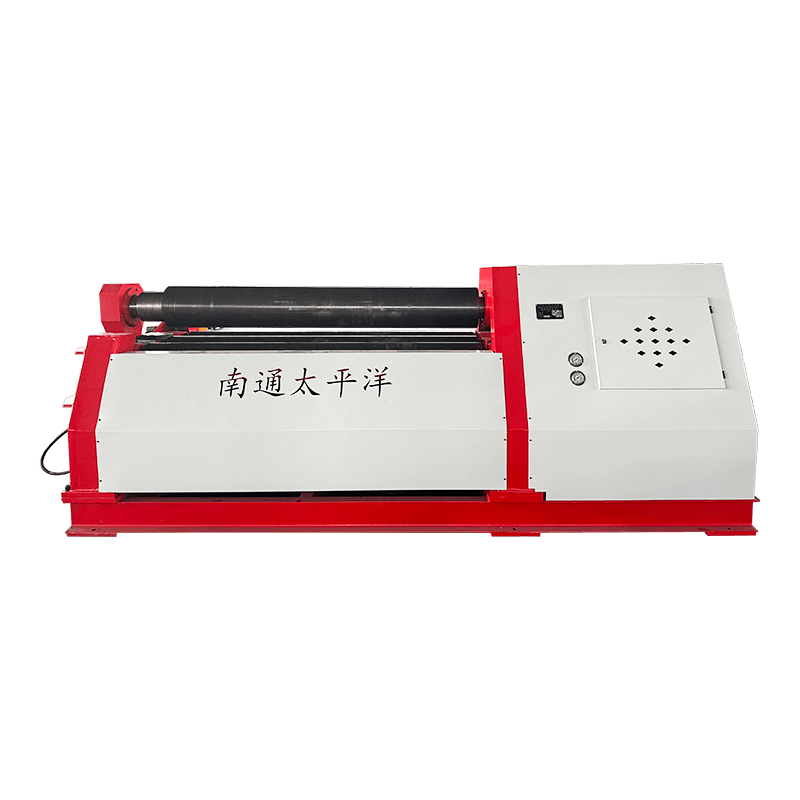

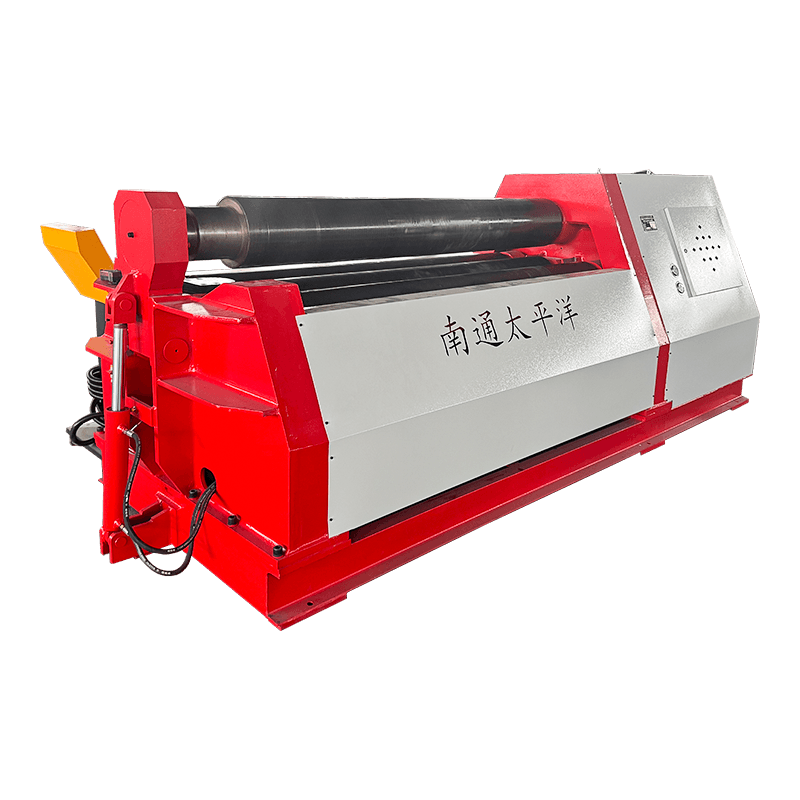

W12-serie walsmachine met 4 rollen

De W12-serie plaatwalsmachine met 4 rollen is een uiterst goedkope hydraulische plaatbuigoplossing, ontworpen voor het voorbuigen en rollen van metalen platen tot cilindrische, conische of gebogen werkstukken. Deze machine wordt veel gebruikt in drukvaten, ketels, pijpleidingen en constructiestaalindustrieën en integreert voorbuigen en vormen in één bewerking, waardoor er geen extra apparatuur nodig is.

Structuur en werkingsprincipe
De machine heeft een configuratie met vier rollen:
De voornamelijk rol is de hoofdaandrijfrol, waarbij de verticale beweging wordt geregeld door een hydraulische motor voor een stabiele en krachtige werking.
De onderste rol oefent via een hydraulische cilinder klemkracht uit op de plaat, waardoor een stevige grip tijdens het vormingsproces gegarandeerd wordt.
De twee zijrollen, symmetrisch aan beide zijden van de onderste rol geplaatst, bewegend langs hellende geleiderails. Ze worden veroorzaakt door een mechanisch systeem dat bestaat uit moeren, wormen en hoofdschroeven, waardoor gecontroleerde zijdelingse ondersteuning en vormkracht wordt geboden.
Dankzij dit ontwerp kunnen beide van de plaat in één keer voorgebogen worden, waardoor materiaalverspilling wordt verminderd en de efficiëntie wordt verbeterd in vergelijking met machines met drie rollen.

voornaamste kenmerken
Vormgeven in één stap: Voorbuigen en walsen kunnen op dezelfde machine worden uitgevoerd, waardoor insteltijd wordt bespaard
Volledige hydraulische aandrijving: Soepele bediening, hoge stijfheid en betrouwbare klemkracht
precisiecontrole: Optioneel CNC-systeem voor automatische controle van rolposities, waardoor de herhaalbaarheid wordt verbeterd
Brede materiaalcompatibiliteit: Geschikt voor koolstofstaal, roestvrij staal, aluminium en gelegeerde plaat
Eenvoudige bediening: Gebruiksvriendelijk geïnstalleerd met handmatige en automatische modi

Toepassingen
Drukvaten en ketels
Productie van buizen
Windtoren en constructiestaalproductie
Auto- en scheepsbouwindustrie

Navraag

Productbeschrijving

Specificaties

Model

Dikte
van opgerolde plaat
(mm)

Maximaal voorbuigen
Dikte
(mm)

Breedte bestelwagen
opgerolde plaat
(mm)

Plaatopbrengst
Sterkte
(Mpa)

Diameter busje
Bovenste rol
(mm)

Hoofdmotor
(kW)

Gewicht
(kg)

Over het algemeen
Afmetingen
LXWXH
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

De beschrijving en specificaties in deze catalogus kunnen zonder aanmelding worden gewijzigd.

Neem contact met ons op voor meer informatie

Aarzel niet om contact op te nemen wanneer u ons nodig hebt!

SUBMIT

Over
Nantong Pacific CNC Machine Tool Co., LTD
Nantong Pacific CNC Machine Tool Co., LTD

Nantong Pacific CNC Machine Tool Co., LTD is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other producten, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Als professional China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Het bedrijf heeft nu de mogelijkheid om Standard Series-producten en niet-standaardapparatuur te ontwerpen, ontwikkelen en produceren. Producten verkopen goed in het hele land, een groot aantal export naar Zuidoost -Azië, Europa, de Verenigde Staten en het Midden -Oosten. Het bedrijf bestrijkt een gebied van meer dan 20.000 vierkante meter, met een groep ingenieurs en technici met rijke professionele kennis-, productie- en testapparatuur is voltooid. In de loop der jaren is zich toegewijd aan het onderzoek en innovatie van het smeden van machine-tools, de productverkoop en after-sales service sparen geen inspanning, heeft in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Xi 'AN en Jiangsu-gebied gevestigd in een meer perfect set van de pre-sales, after-sales in een pre-sales, after-sales, na-sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales. Branches doen ons best om te voldoen aan de behoeften van binnenlandse en buitenlandse klanten.


In de wereld van vandaag vol hoop en kansen, gaan Pacific Machine Tools en onze klanten hand in hand voor gemeenschappelijke ontwikkeling.

Nieuws
Uitbreiding van industriële kennis

1. Inleiding tot 4 rollende buigmachine

De 4-rollenwalsmachine, ook wel bekend als de W12-serie 4-rollenwalsmachine, is een hoogwaardige plaatwalsapparatuur die op grote schaal wordt gebruikt voor de vormen van cilindrische, boog- en conische vormen uit metalen platen. Het is onvermijdelijk in de scheepsbouw, drukvaten, windmolens en de productie van zware staalconstructies.

Vergeleken met traditionele machines met 3 rollen verbetering het ontwerp met 4 rollen de efficiëntie deur 30%–50% en het verminderen van materiaalverspilling met wel 20% , waardoor het een voorkeursoplossing is voor precisieplaatvorming.

Nantong Pacific CNC-machinegereedschap Co., Ltd is een belangrijke onderneming van de nationale machine-industrie, gelegen in de Haian Economic and Technological Development Zone, waar de omgeving prachtig is en het verkeer handig is, wat de snelle totstandkoming van communicatie tussen ondernemingen en klanten probleem is. De onderneming is volledig uitgerust, gespecialiseerd in de productie van knipmachines, buigmachines, walsmachines, hydraulische persen, ponsmachines en andere producten, die veel worden gebruikt in: lichte industrie, luchtvaart, scheepsbouw, metallurgie, instrumentatie, elektrische apparaten, cosmetische producten, bouw- en decoratie-industrie. Onze producten verkopen goed in binnen- en buitenland.

2. Werkingsprincipe van W12 4-rollenmachine

(1) Hoofdaandrijfsysteem van de bovendien rol

De ongelooflijk rol als het belangrijkste aandrijfonderdeel en wordt door hydraulische motoren die zorgen voor een stabiele en krachtige rotatie voor continue walsen.

(2) Verticale beweging van de onderste rol

De onderste rol beweegt verticaal onder hydraulische druk, waarbij kracht wordt krachtige door hydraulische olie in de cilinder om de plaat stevig vast te klemmen. Dit zorgt voor een uniforme drukverdeling.

(3) Verstelsysteem voor zijrollen

Zijrollen aan beide zijden bewegen langs geleiderails met behulp van schroef-, worm- en spindelmechanismen, waardoor nauwkeurige krommingscontrole voor verschillende plaatdiktes mogelijk is.

De machine laat het toe voorbuigen en walsen van beide plaatuiteinden op dezelfde apparatuur , waardoor de productiviteit aanzienlijk wordt verbeterd en de materiaalverwerkingstijd wordt verkort.

3. belangrijkste voordelen van een 4-rollenwalsmachine

  1. Hoog rendement: Eenmalige klemmen voltooit de rollen en voorbuigen.
  2. Precisievormen: De nauwkeurigheid bedraagt ±0,5mm voor cilindrische structuren.
  3. Verminderde arbeid: Geautomatiseerde hydraulische bediening verminderde handmatige interventie.
  4. Brede toepassing: Geschikt voor plaat van 2 mm tot 80 mm dikte.
  5. Stabiele prestaties: Hydraulische synchronisatie zorgt voor een consistente rolkwaliteit.

4. Overzicht technische parameters

Artikel Specificatie Prestatievoordeel
Plaatdikte 2–80 mm Breed toepassingsbereik
Rolnauwkeurigheid ±0,5 mm Vormen met hoge precisie
Efficiëntieverbetering 30%–50% Snellere productiecyclus
Technische specificaties van de W12-serie 4-rollen plaatwalsmachine

5. Industriële toepassingen

De 4-rollenwalsbuigmachine wordt veel gebruikt in:

  • Productie van drukvaten
  • Productie van windmolens
  • Scheepsbouwindustrie
  • Fabricage van staalconstructies

6. Veelgestelde vragen

Vraag 1: Wat is het belangrijkste voordeel van een structuur met 4 rollen?

Het maakt voorbuigen en walsen in één machine mogelijk, waardoor de besparing wordt verbeterd en de materiaalverspilling wordt verminderd.

Vraag 2: Welk diktebereik kan het aan?

Het kan staalplaten verwerken van 2 mm tot 80 mm, afhankelijk van de capaciteit van het model.

Vraag 3: Is CNC-besturing beschikbaar?

Ja, CNC-systemen zijn optioneel en verbeteren de precisie en het automatiseringsniveau aanzienlijk.
