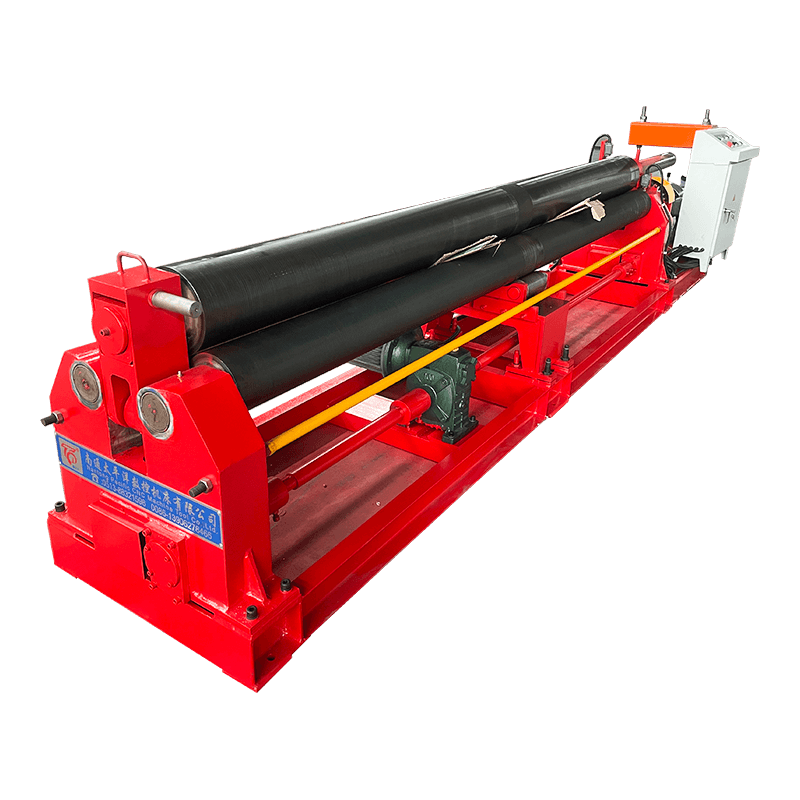

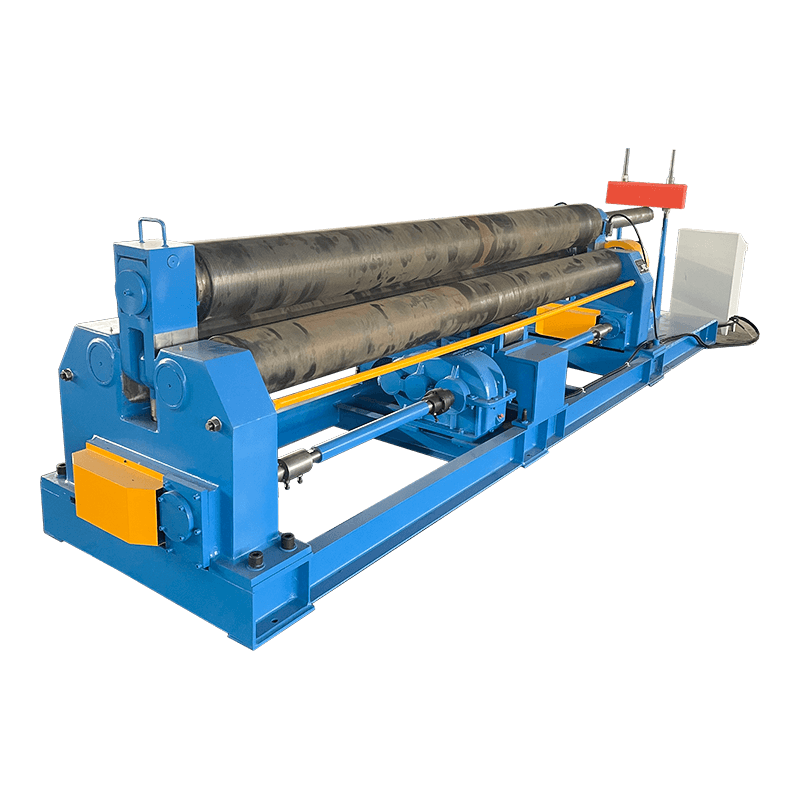

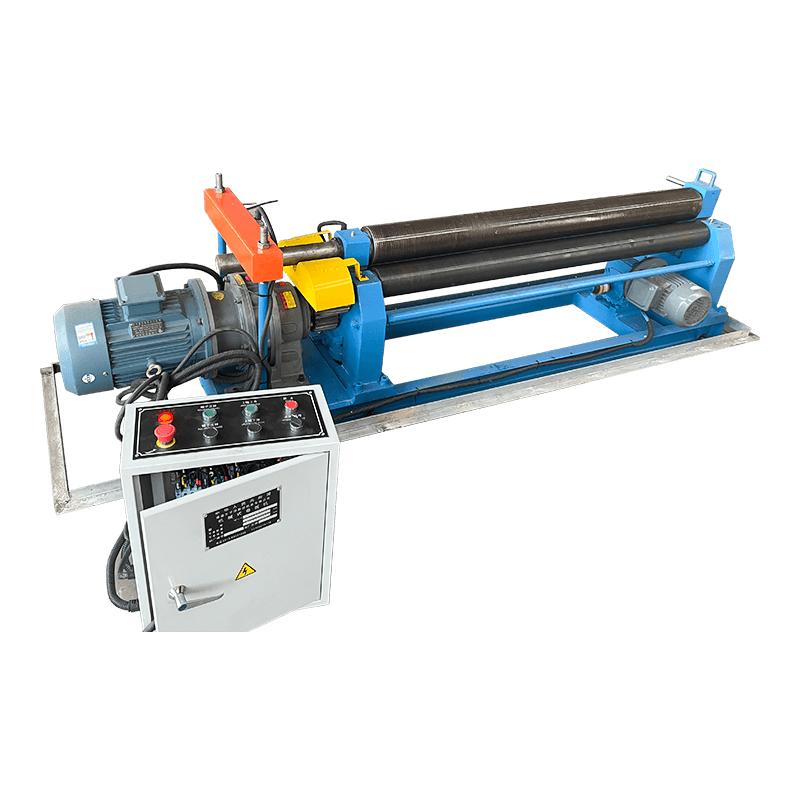

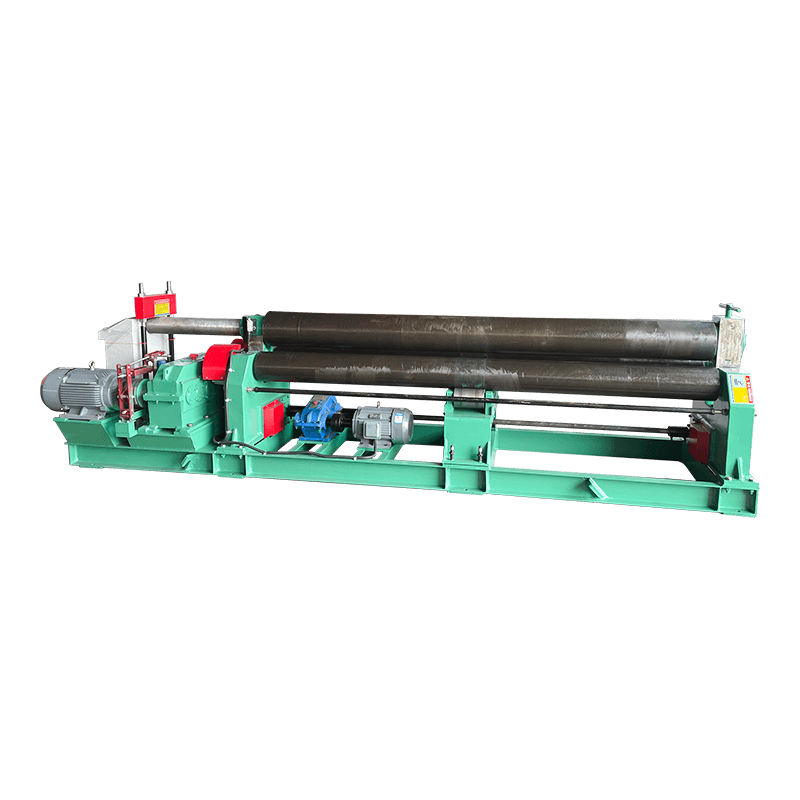

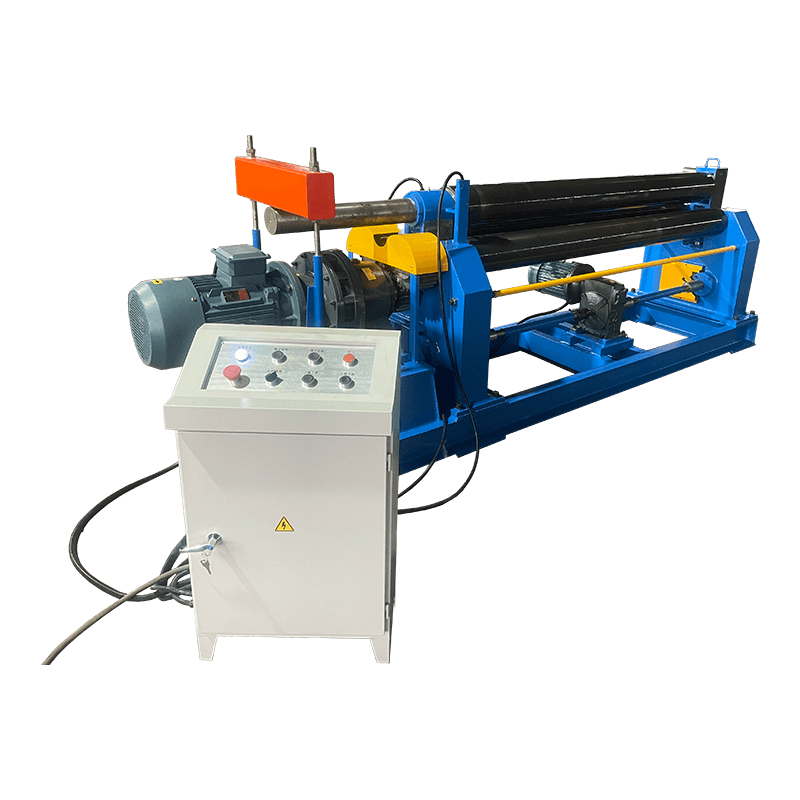

W11-serie symmetrische mechanische walsmachine met 3 rollen

De symmetrische mechanische plaatwalsmachine met 3 rollen uit de W11-serie is een verbeterde versie van de traditionele drierollenbuigmachine met dubbele knipplaat. Deze machine is ontworpen om te voldoen aan de behoeften van moderne fabricagewerkplaatsen op het gebied van sterkte, gebruiksvriendelijk en veelzijdigheid en profiteurt van tientallen jaren ervaring in de productie van zware plaatwalsapparatuur.

voornaamste kenmerken
Beproefd symmetrisch ontwerp met 3 rollen: De symmetrische opstelling van de drie rollen zorgt voor een krachtverdeling, waardoor de machine robuust, duurzaam en eenvoudig te bedienen is. Het is ideaal voor de rollen van cilindrische schalen en de vormen van gebogen basisonderdelen.

Hoge buigprecisie: Het formele RGS-ontwerp minimaliseert de afstand tussen de buigpunten, waardoor een hogere vormnauwkeurigheid en consistente rondheid in afgewerkte werkstukken gegarandeerd wordt.

Betrouwbaar MCS-lagersysteem: Elke buigrol wordt standaard ondersteund door vier onafhankelijke lagers. Dit MCS-lagersysteem zorgt voor een hogere betrouwbaarheid en een groter lastopnamevermogen, waardoor de machine duurzaam wordt verlengd.

Verbeterde veelzijdigheid voor conische vormen: Het lagersysteem maakt ook een breder scala aan kantelhoeken van de zijrollen mogelijk, waardoor de veelzijdigheid bij de rollen van conische werkstukken aanzienlijk wordt verbeterd.

Kosteneffectief en weinig onderhoud: Als mechanische walsmachine biedt de W11-serie een economische oplossing met minder complexe hydraulische componenten, wat resulteert in lagere onderhoudsvereisten en betrouwbare prestaties.

Toepassingen
Deze symmetrische mechanische walsmachine met 3 rollen wordt veel gebruikt in de inhoud, waaronder:

  • Productie van drukvaten en ketels
  • Staalconstructie en tankfabricage
  • Productie van leidingwerk en kanaalwerk
  • Algemene metaalbewerkingswerkplaatsen

Navraag

Productbeschrijving

Specificaties

Model

Dikte van
opgerolde plaat
(mm)

Breedte bestelwagen
opgerolde plaat
(mm)

Plaatopbrengst
Sterkte
(Mpa)

Diameter busje
Bovenste rol
(mm)

Hoofdmotor
(kW)

Gewicht
(kg)

Over het algemeen
Afmetingen
LXWXH
(mm)

W11-4X1500

1-4

1500

245

140

3

1500

2800X800X1100

W11-4X2000

1-4

2000

245

160

4

1800

3400X800X1100

W11-6X2000

1-6

2000

245

170

4

2000

3600X900X1350

W11-6X2500

1-6

2500

245

190

5.5

2600

3600X900X1350

W11-8X2000

1-8

2000

245

190

5.5

2800

3600X1000X1350

W11-8X2500

2-8

2500

245

220

7.5

3500

4300X1100X1400

W11-12X2000

3-12

2000

245

240

7.5

3800

3800X1100X1400

W11-12X2500

3-12

2500

245

260

11

4800

4600X1200X1450

W11-16X2000

3-16

2000

245

260

11

4600

4100X1200X1450

W11-16X2500

3-16

2500

245

280

11

5900

4800X1400X1450

W11-20X2000

3-20

2000

245

280

11

7000

4100X1200X1450

W11-20X2500

3-20

2500

245

340

15

8600

4800X1400X1450

Beschrijving en specificaties in deze catalogus kunnen zonder aanmelding worden gewijzigd.

Neem contact met ons op voor meer informatie

Aarzel niet om contact op te nemen wanneer u ons nodig hebt!

SUBMIT

Over
Nantong Pacific CNC Machine Tool Co., LTD
Nantong Pacific CNC Machine Tool Co., LTD

Nantong Pacific CNC Machine Tool Co., LTD is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other producten, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Als professional China 3-Rollers Symmetrical Mechanical Rolling Machine Suppliers and W11 Series 3-Rollers Symmetrical Mechanical Rolling Machine Company, Het bedrijf heeft nu de mogelijkheid om Standard Series-producten en niet-standaardapparatuur te ontwerpen, ontwikkelen en produceren. Producten verkopen goed in het hele land, een groot aantal export naar Zuidoost -Azië, Europa, de Verenigde Staten en het Midden -Oosten. Het bedrijf bestrijkt een gebied van meer dan 20.000 vierkante meter, met een groep ingenieurs en technici met rijke professionele kennis-, productie- en testapparatuur is voltooid. In de loop der jaren is zich toegewijd aan het onderzoek en innovatie van het smeden van machine-tools, de productverkoop en after-sales service sparen geen inspanning, heeft in Beijing, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Xi 'AN en Jiangsu-gebied gevestigd in een meer perfect set van de pre-sales, after-sales in een pre-sales, after-sales, na-sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales, na sales. Branches doen ons best om te voldoen aan de behoeften van binnenlandse en buitenlandse klanten.


In de wereld van vandaag vol hoop en kansen, gaan Pacific Machine Tools en onze klanten hand in hand voor gemeenschappelijke ontwikkeling.

Nieuws
Uitbreiding van industriële kennis

1. Inleiding tot W11-serie symmetrische mechanische walsmachine met 3 rollen

De W11-serie symmetrische mechanische walsmachine met 3 rollen is een klassieke en veelgebruikte plaatwalsmachine, ontworpen voor het buigen van metalen platen in cilindrische en boogvormen. Het is vooral geschikt voor middelzware metaalvervormingstaken in fabricagewerkplaatsen en industriële productiefabrieken.

Deze machine is gebouwd op een symmetrische structuur met drie rollen, waardoor een stabiele werking en betrouwbare prestaties gegarandeerd worden. Het kan plaatdiktes verwerken van variërende 2 mm tot 60 mm , afhankelijk van de modelspecificaties, waardoor het een veelzijdige oplossing is voor verschillende recepten.

Nantong Pacific CNC-machinegereedschap Co., Ltd is een belangrijke onderneming van de nationale machine-industrie, gelegen in de Haian Economic and Technological Development Zone, waar de omgeving prachtig is en het verkeer handig is, wat de snelle totstandkoming van communicatie tussen ondernemingen en klanten probleem is. De onderneming is volledig uitgerust, gespecialiseerd in de productie van knipmachines, buigmachines, walsmachines, hydraulische persen, ponsmachines en andere producten, die veel worden gebruikt in: lichte industrie, luchtvaart, scheepsbouw, metallurgie, instrumentatie, elektrische apparaten, cosmetische producten, bouw- en decoratie-industrie. Onze producten verkopen goed in binnen- en buitenland.

2. Ontwerpconcept en technische voordelen

(1) Sterkte en duurzaamheid

De W11-serie is ontworpen voor zware toepassingen. De gelaste stalen structuur zorgt voor een hoge stabiliteit en langdurige stabiliteit, zelfs bij continu gebruik.

(2) Gebruiksvriendelijke bediening

De machine is ontworpen voor eenvoudige bediening, waardoor operators met minimale training nauwkeurige resultaten kunnen bereiken, waardoor de efficiëntie van de werkplaats met wel 50% wordt verbeterd 30% .

(3) Veelzijdige toepassingen

Het ondersteunt een scala aan walsbewerkingen, waaronder cilindrisch, conisch en boogbuigen, waardoor het geschikt is voor diverse industriële behoeften.

De technische ervaring van ERMAK op het gebied van zware machines is volledig geïntegreerd in het W11-ontwerp , waardoor een hoge betrouwbaarheid en prestatieconsistentie gegarandeerd wordt.

3. Belangrijke technische innovaties

(1) RGS-precisieontwerp

Het RGS-ontwerp minimaliseert de afstand tussen buigpunten, waardoor de buignauwkeurigheid tot wel 15%–20% vergeleken met conventionele machines.

(2) MCS-lagersysteem

Elke buigrol is uitgerust met vier onafhankelijke lagers, wat het draagvermogen en de operationele stabiliteitsverbeteringen.

(3) Kegelrolvermogen

De kantelbare zijrollen maken efficiënte kegelrollen mogelijk, waardoor de veelzijdigheid van de machine voor complexe geometrieën wordt vergroot.

4. Overzicht technische parameters

Artikel Specificatie Voordeel
Plaatdikte 2–60 mm Ras industrieel gebruik
Structuurtype Symmetrisch met 3 rollen Stabiel en betrouwbaar vormen
Precisie Ontwerp met hoge nauwkeurigheid Verbeterde productconsistentie
Technische specificaties van de W11-serie symmetrische mechanische walsmachine met 3 rollen

5. Industriële toepassingen

De W11-serie wordt veel gebruikt in:

  • Fabricage van staalconstructies
  • Productie van ketels
  • Scheepsbouwindustrie
  • Productie van drukvaten

6. Veelgestelde vragen

Vraag 1: Wat is het belangrijkste voordeel van de machine uit de W11-serie?

Het biedt hoge precisie, duurzaamheid en veelzijdigheid voor diverse plaatwalstoepassingen.

Vraag 2: Kan het kegelrollen uitvoeren?

Ja, de kantelbare zijrollen maken concurrerende kegel- en complexe vormvorming mogelijk.

Vraag 3: Welke bezoeker gebruik deze machine vaak?

Het wordt veel gebruikt in de scheepsbouw, ketels, staalconstructies en zware fabricage-industrieën.
