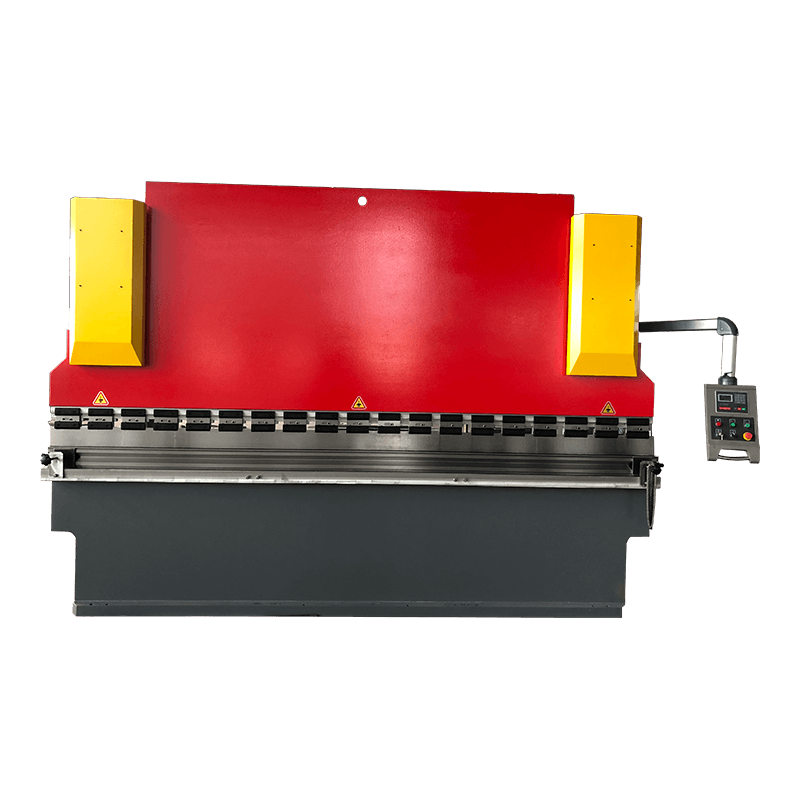

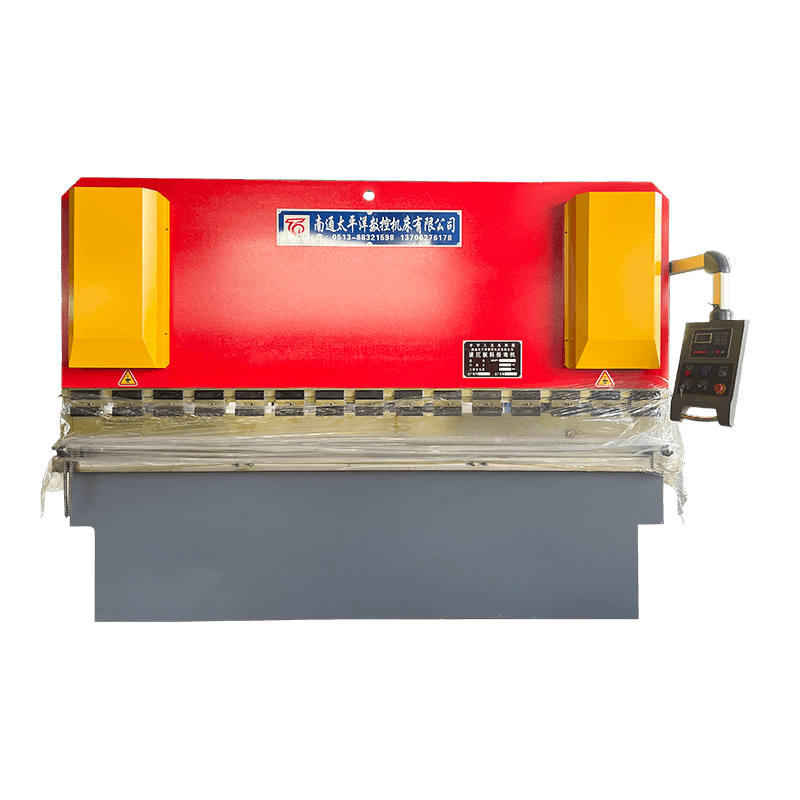

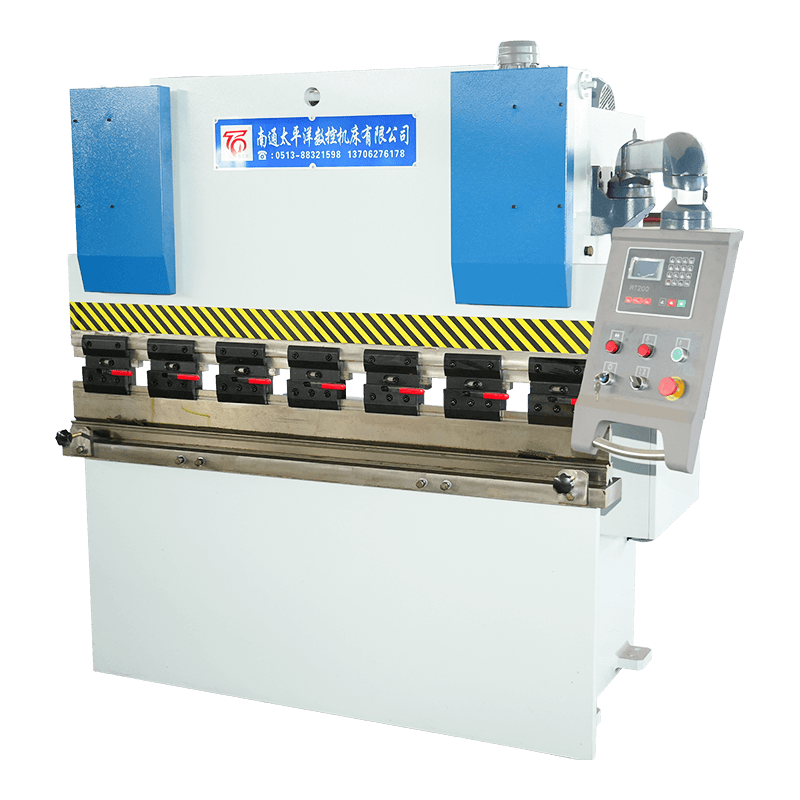

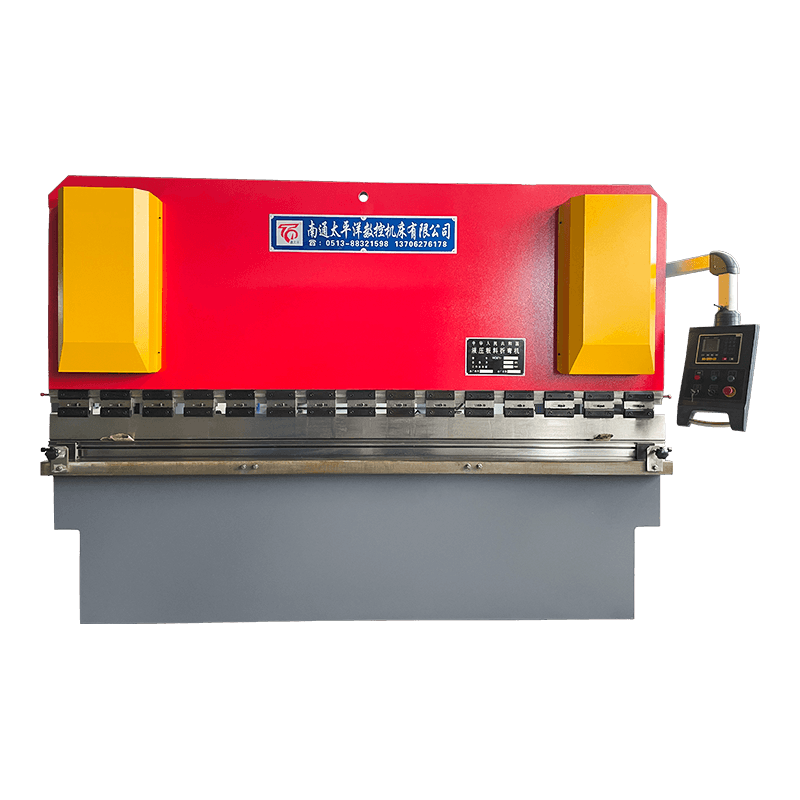

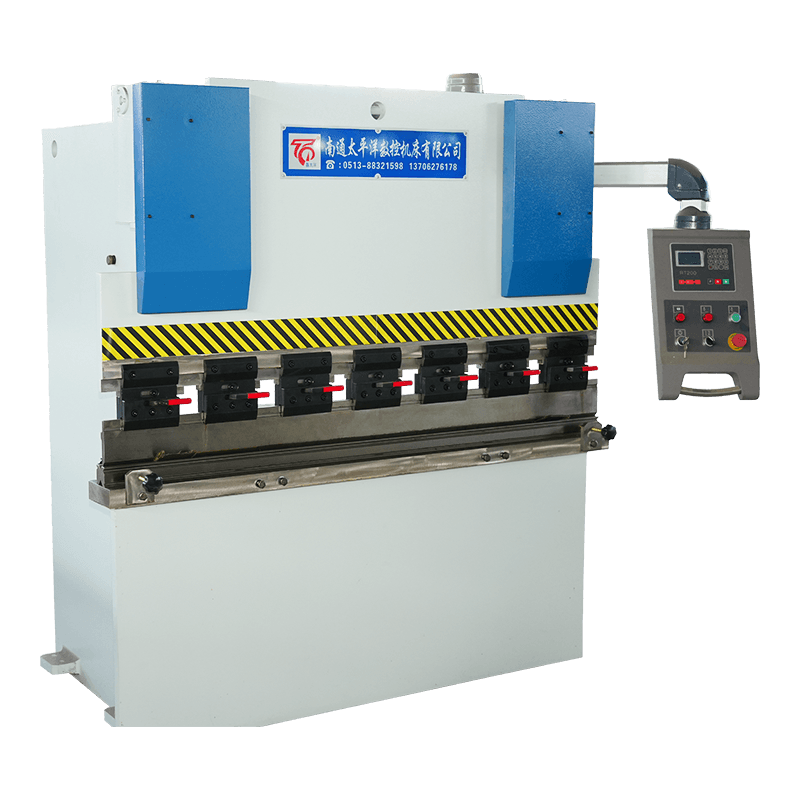

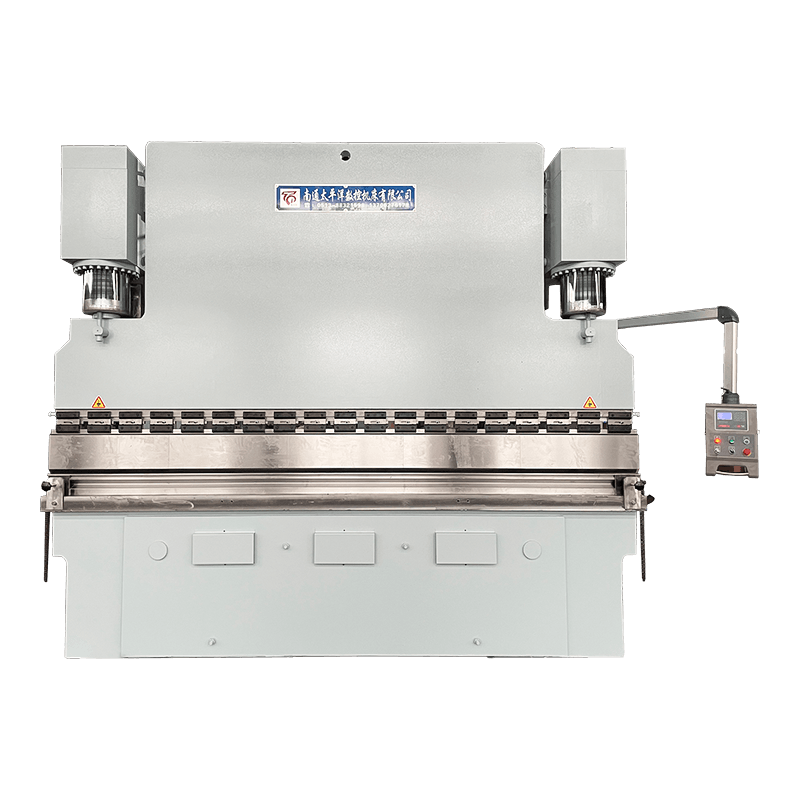

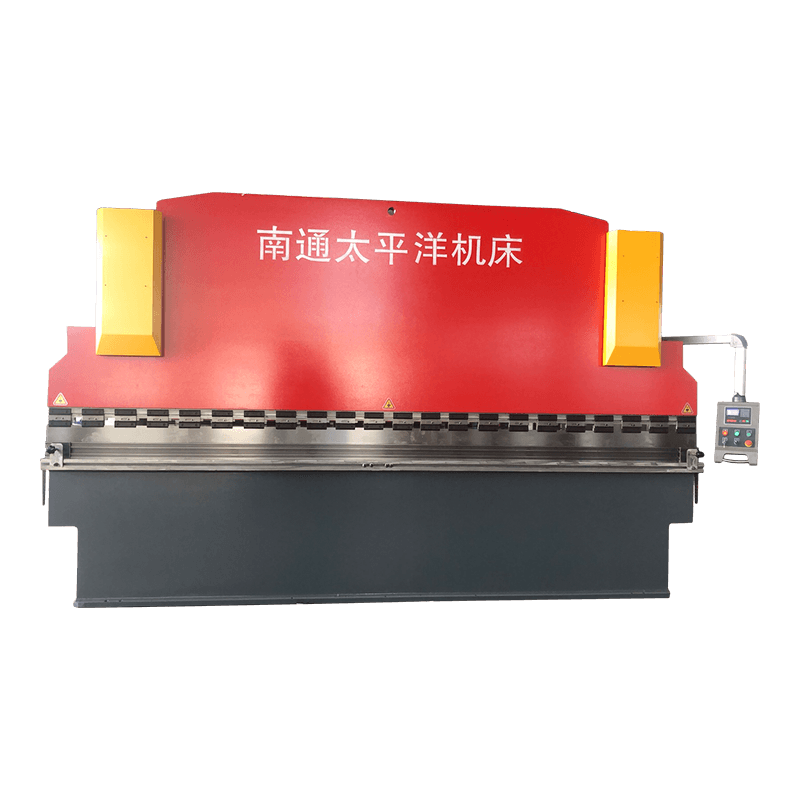

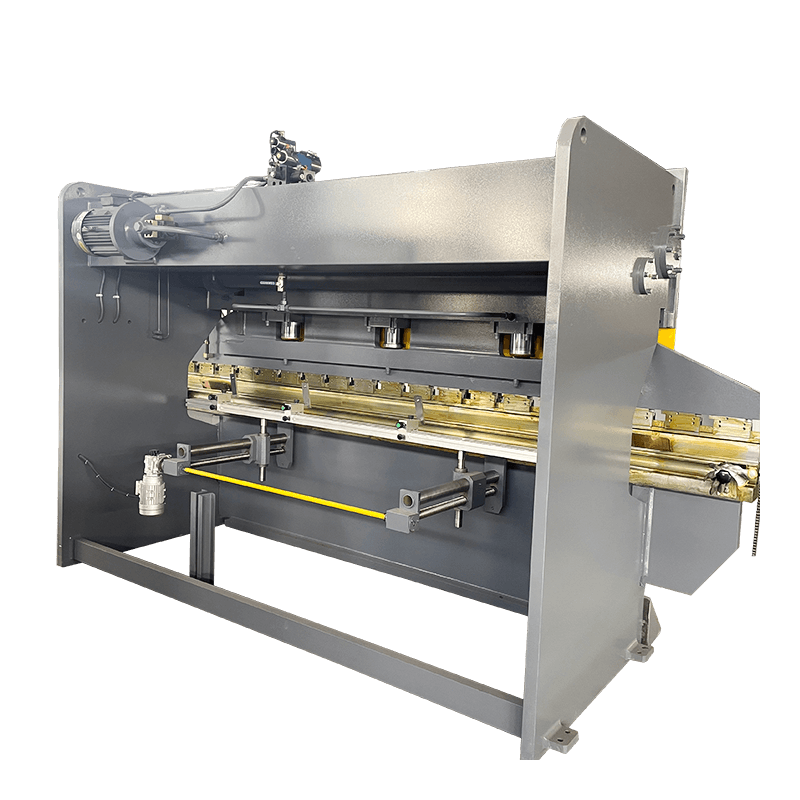

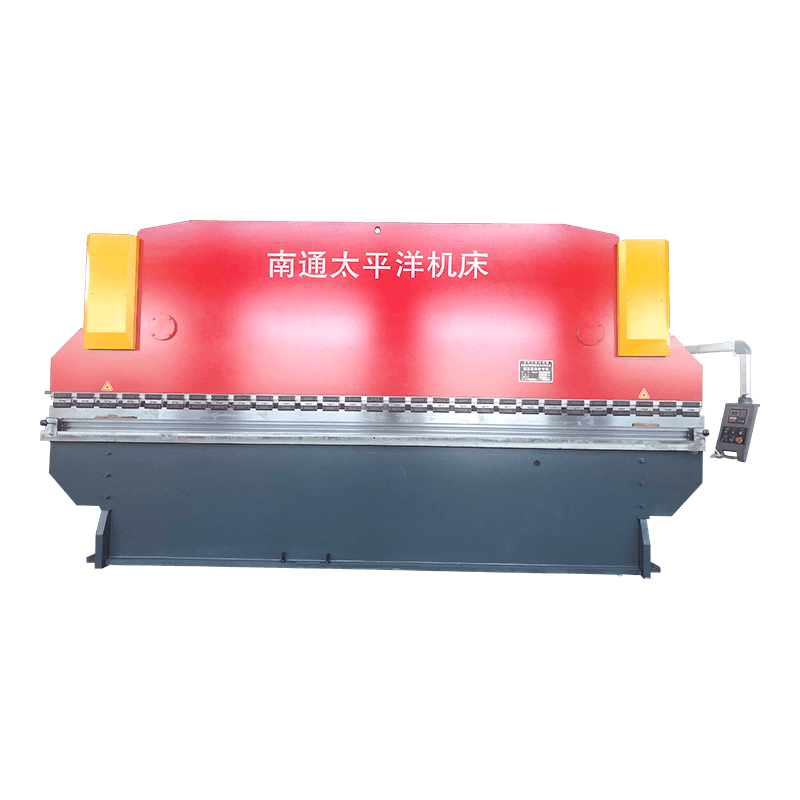

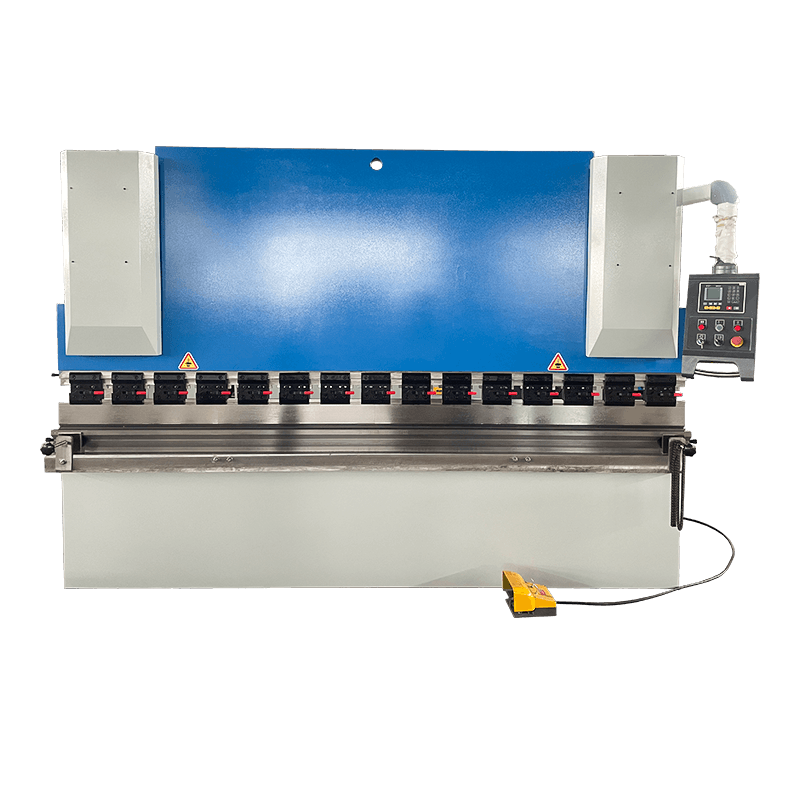

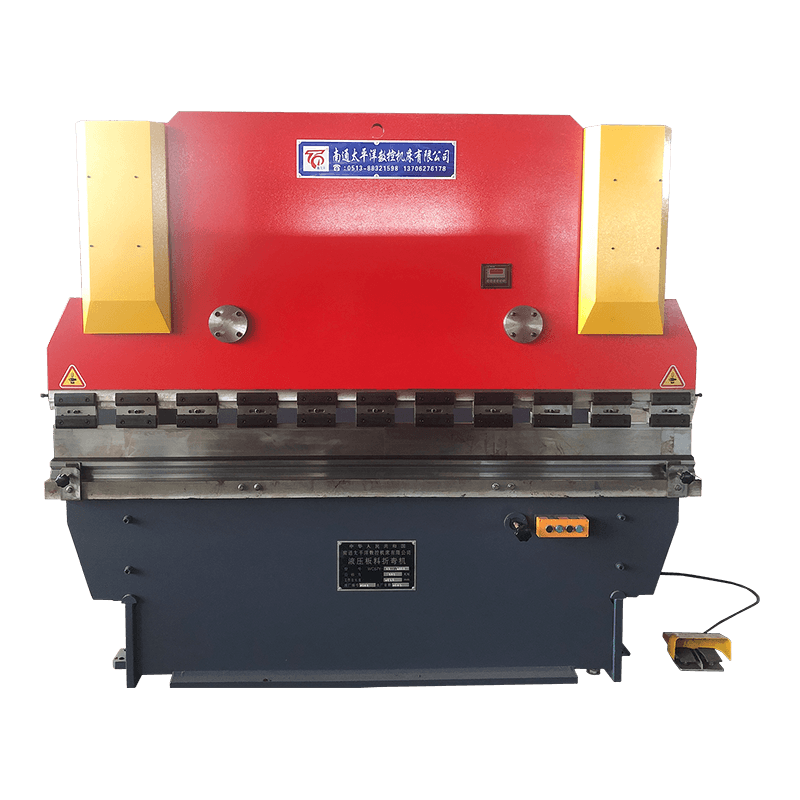

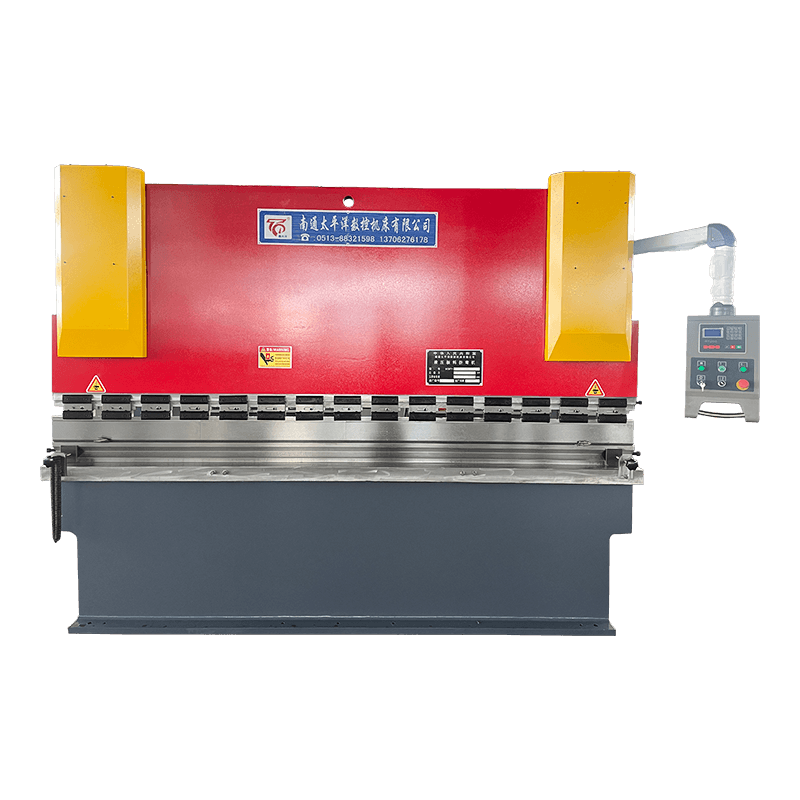

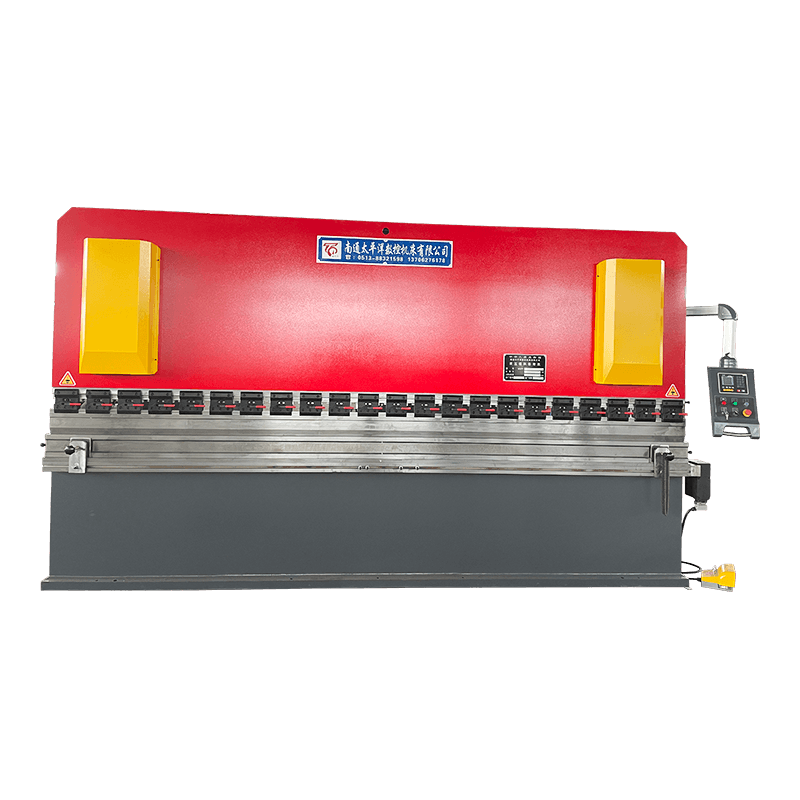

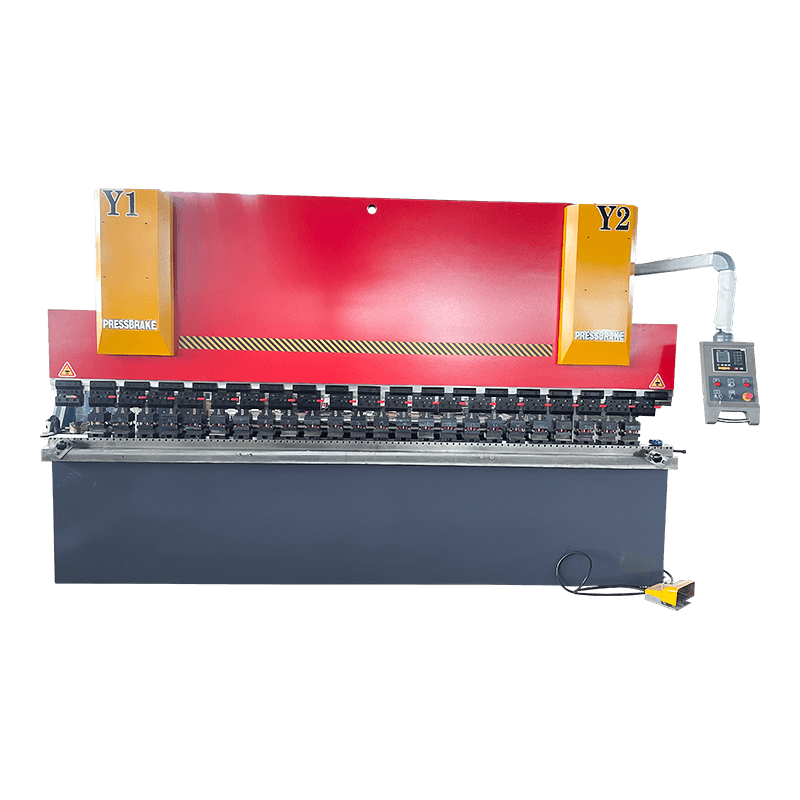

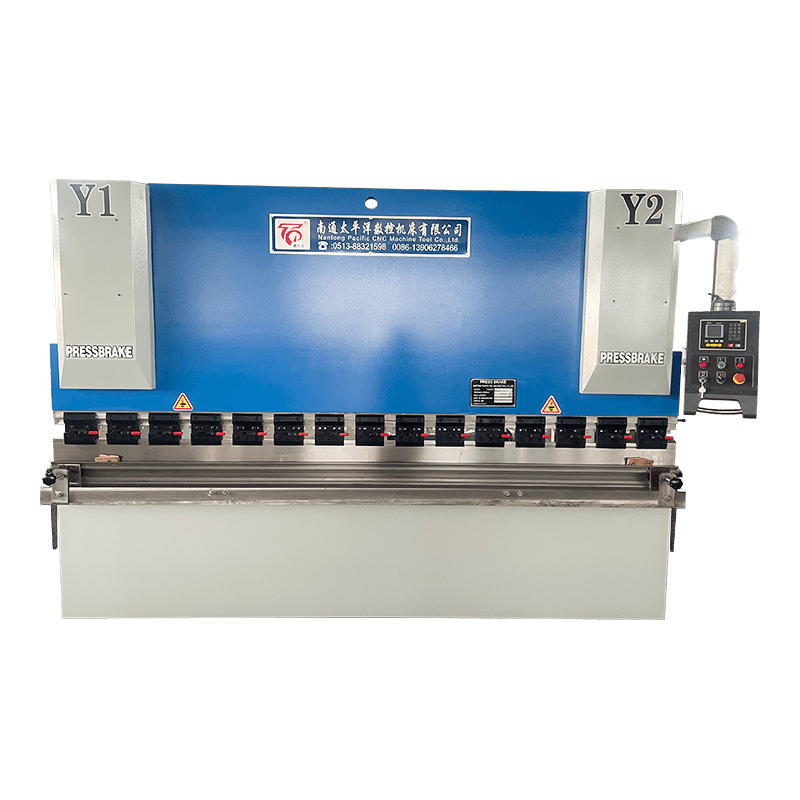

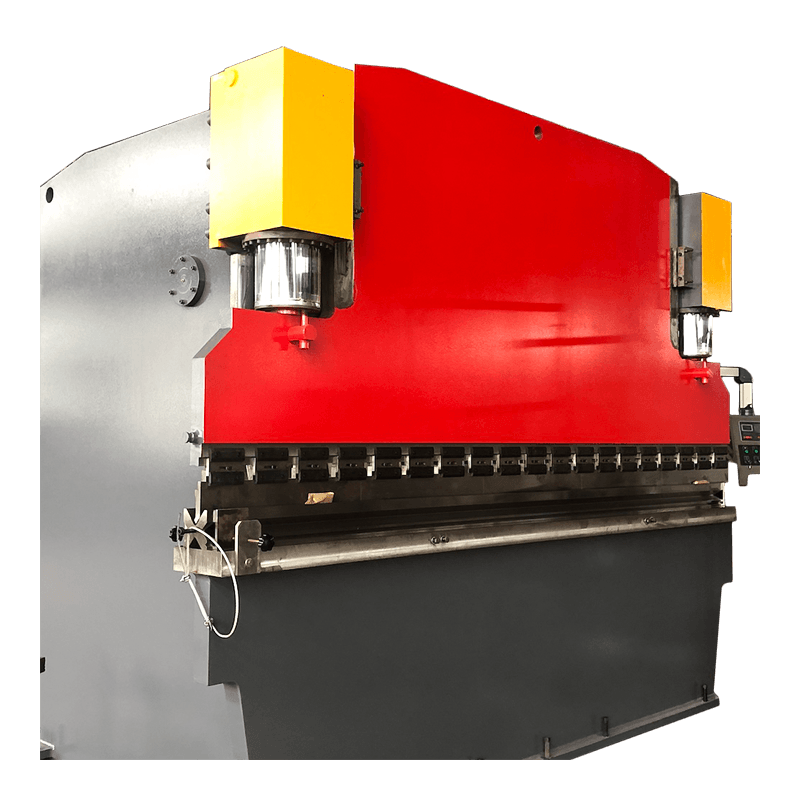

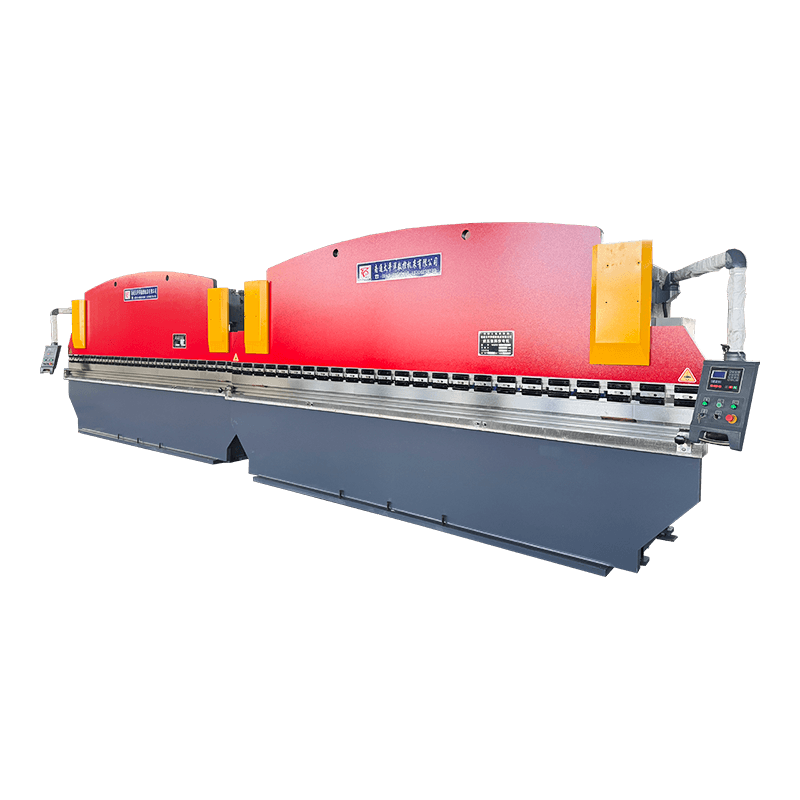

WC67Y-serie hydraulische plaatbuigmachine

De hydraulische kantbank uit de WC67Y-serie is een kosteneffectieve NC-plaatbuigmachine die veel wordt gebruikt in metaalbewerkingsworkshops, HVAC-productie en algemene productie. Deze hydraulische buigmachine is uitgerust met E21- of RT200 NC-besturingssystemen en combineert betrouwbare prestaties, eenvoudige bediening en weinig onderhoud, waardoor het de eerste keuze is voor kleine tot middelgrote productieomgevingen.

Belangrijkste kenmerken
Volledig stalen gelaste structuur: Het gehele machineframe is gemaakt van een volledig stalen gelaste constructie met trillingsontlastende behandeling. Ontworpen en geverifieerd met ANSYS-software voor spanningsanalyse, garandeert het een hoge mechanische sterkte, stijfheid en stabiliteit op lange termijn.

Segmenteerbare bovenste mal: Het bovenste gereedschap kan worden gesegmenteerd volgens de eisen van de klant, waardoor het kan worden aangepast aan de verwerking van werkstukken van verschillende afmetingen en vormen, waardoor de flexibiliteit in de productie wordt verbeterd.

NC-controlesysteem: Het systeem is uitgerust met de E21 NC-controller en programmeert de achteraanslag- en ramslag, en kan maximaal 40 programmasets opslaan voor het snel instellen van verschillende buigtaken.

Precisiebewerkingsproces: Het machineframe ondergaat een volledig proces van slijpen, kotteren en wassen, waardoor een hoge nauwkeurigheid en betrouwbaarheid wordt gegarandeerd tijdens langdurig gebruik.

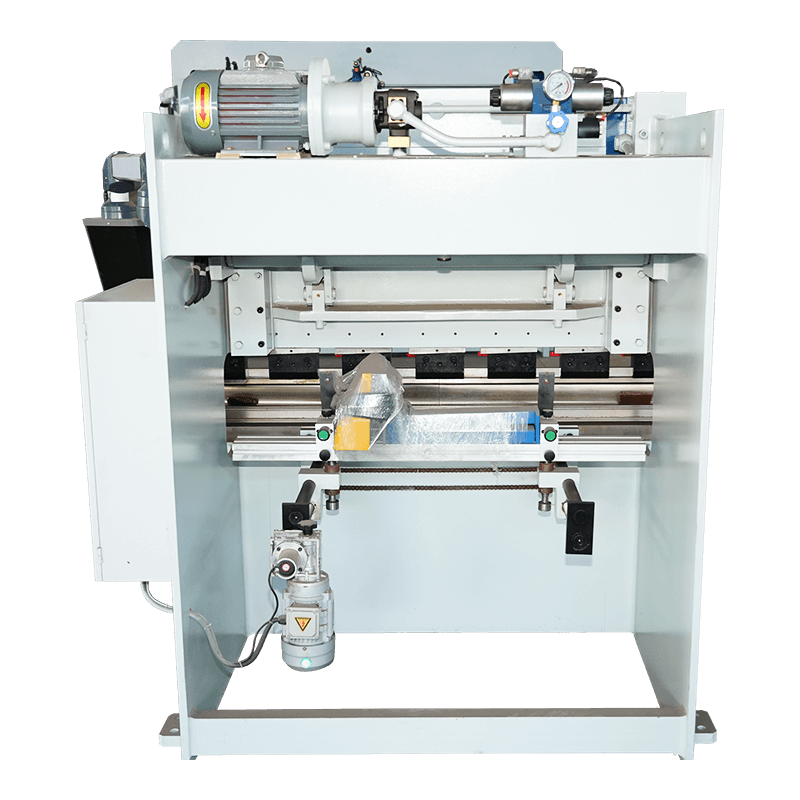

Stijve achteraanslag: De stalen achteraanslagstructuur zorgt voor een stabiele en nauwkeurige positionering, waardoor consistente buigafmetingen voor batches worden gegarandeerd.

Hydraulische veiligheid en controle: Het overstroomventiel biedt bescherming tegen overbelasting van het hydraulische systeem, terwijl de drukschakelaar een eenvoudige aanpassing van de systeemdruk mogelijk maakt op basis van verschillende materialen en diktes.

Noodstopveiligheid: De voetschakelaar is uitgerust met een noodstopfunctie, die ervoor zorgt dat de machine onmiddellijk wordt uitgeschakeld in geval van onverwachte situaties, voor een grotere veiligheid van de machinist.

Toepassingen
Deze hydraulische kantbank is geschikt voor het buigen van koolstofstaal, roestvrij staal, aluminium en andere metalen platen in industrieën, waaronder:
Plaatwerk fabricage

HVAC- en kanaalwerkproductie
Productie van keukenapparatuur en huishoudelijke apparaten
Auto-onderdelen en constructiestaalproductie

Navraag

Prestatiekenmerken:

1. Het machinelichaam is ontworpen door middel van eindige-elementenanalyse en de trillingsveroudering elimineert interne spanning, waardoor het machinelichaam stabiel en betrouwbaar wordt.
2. Het unieke aandrijfapparaat voor de achterste cilinder is ontworpen met behulp van het hefboomprincipe, dat niet alleen de werkdruk van het systeem vermindert, maar ook de overbelastingscapaciteit van het systeem verbetert. Verhoogt de duurzaamheid van het systeem en de stabiliteit van mechanische beweging.
3. Aan het rechteruiteinde van de schuifregelaar is een meerpuntspositioneringsapparaat aangebracht, dat de schuifregelaar niet alleen gemakkelijk aan elke positionering kan aanpassen, maar ook de positionering van zes verschillende hoeken in één keer kan voltooien, waardoor de arbeidsintensiteit van de operator wordt verminderd en de werkefficiëntie wordt verbeterd.
4. Aan het linkeruiteinde van de schuif zijn een wormwielreductiemotor en een excentrische as aangebracht, die niet alleen de balansaanpassing van de schuif vergemakkelijkt, maar ook voldoet aan de behoeften van speciale bewerkingen zoals conisch vormen en buigen.
5. De onderste matrijs is ontworpen met een matrijshouder voor doorbuigingscompensatie en een afbuigplaat, die niet alleen de rechtheid van het werkstuk garandeert, maar ook de consistentie van de hoek van het werkstuk garandeert, waardoor de geometrische nauwkeurigheid van het werkstuk wordt verbeterd.

E21 NC-besturingsfuncties:

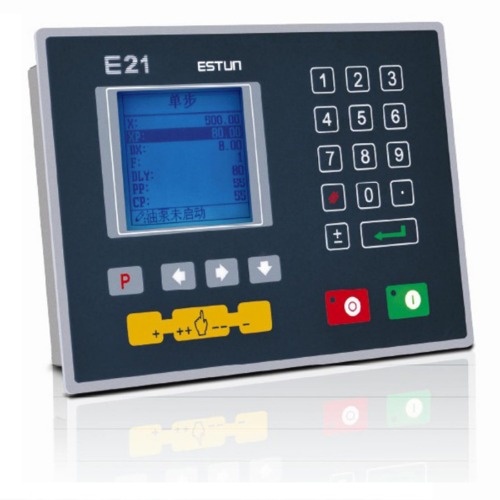

E21 Buigmachine CNC-apparaat

Kenmerken:

●Achteraanslag- en blokcontrole
●Controle voor algemene AC-motoren, frequentieomvormer
●Intelligente positionering
●Voorraadteller
●Instelling van de wacht-/decompressietijd
●Programmageheugen van maximaal 40 programma's met maximaal 25 stappen per programma
●Eenzijdige positionering
●Intrekfunctie
●Eén sleutelback-up/herstel van parameters
●mm/inch

Kenmerken van de RT200-controller:

RT200 is een digitaal displaybesturingssysteem dat door ons bedrijf is ontworpen en ontwikkeld op basis van de voordelen van veel binnenlandse en buitenlandse CNC-systemen. Het wordt gebruikt voor de speciale behoeften van de knip- en buigmachine-industrie. Vergeleken met traditionele digitale weergavesystemen heeft het de volgende kenmerken:
1. LCD-scherm
2. Zelfdiagnose van externe ingangssignalen
3. Positionering in één richting
4. Hardware viervoudige frequentie
5. Mooie en stoere uitstraling
6. Hoge kostenprestaties
7. Meerstaps programmeerfunctie

Standaardconfiguratie van werktuigmachines:

1. Standaardconfiguratie van E21- of RT200-systeem. Als het systeem niet nodig is, kan er ook afzonderlijk een digitaal weergaveapparaat worden geselecteerd.
2. Afneembare voorsteun
3. De mal van de buigmachine is gemaakt van 42CRMO-materiaal met een hardheid van 42 graden om de levensduur van de mal te garanderen
4. Mechanische bevestiging. De bovenste mal is een mechanisch haakvormig armatuur met hoge veiligheid.

Optioneel:

1. Foto-elektrische beveiliging
2. Speciale mal
3. Snelle bevestiging
4. Handmatig compensatiesysteem
5. Installeer lampen
6. Aangepaste leuningen
7. Andere speciale vereisten zijn onderworpen aan de prijsverificatie van het bedrijf

Serie WC67Y/K Hydraulische kantpers Hoofdparameters

Model	Nominaal Druk (KN)	Lengte van tabel (mm)	Afstand tussen frames (mm)	Keel Diepte (mm)	beroerte (mm)	Open hoogte (mm)	Hoofdmotor (kW)	Gewicht (KG)	Algemene afmetingen LXWXH (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950
WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

De beschrijving en specificaties in deze catalogus kunnen zonder voorafgaande kennisgeving worden gewijzigd.
