Waarom kiezen voor een elektrohydraulische buigmachine voor metaalbewerking?

Als u buigoplossingen voor de productie veen plaatmetaal evalueert, is het antwoord duidelijk: an Elektrohydraulische kantbankmachine levert een niveau van precisie, energie-efficiëntie en programmeerbaarheid waar conventionele hydraulische of mechanische buigmachines eenvoudigweg niet aan kunnen tippen. Door servo-elektrische aandrijftechnologie te combineren met hydraulisch vermogen is dit machinetype de voorkeurskeuze geworden van fabrikanten die consistente nauwkeurigheid eisen bij grote en complexe buigbewerkingen.

In dit artikel wordt precies uiteengezet waarom fabrikanten in verschillende sectoren – van de lucht- en ruimtevaart tot de bouw – voor deze technologie kiezen CNC elektrohydraulische buigmachine als hun belangrijkste vormgereedschap, en welke praktische voordelen het met zich meebrengt op de werkvloer.

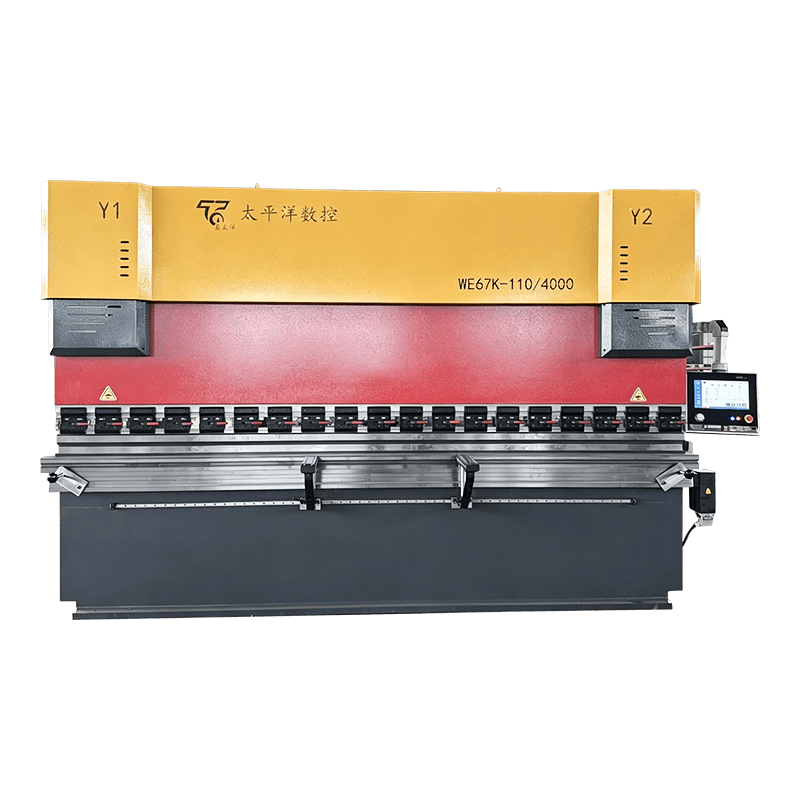

Wat is een elektrohydraulische kantbankmachine?

Een Elektrohydraulische kantbankmachine gebruikt een servomotor om een hydraulische pomp met variabele cilinderinhoud aan te drijven, in plaats van een inductiemotor met vaste snelheid die continu draait. Het servosysteem reageert in realtime op de daadwerkelijke vraag van de ram en levert alleen hydraulische druk wanneer en op het niveau dat nodig is voor de specifieke buigbewerking.

Dit fundamentele verschil in aandrijfarchitectuur maakt het elektrohydraulische ontwerp zoveel capabeler dan een conventionele hydraulische kantbank. De CNC-controller regelt elke parameter – ramsnelheid, positie, druk en retourslag – met een niveau van precisie en herhaalbaarheid dat handmatige of traditionele hydraulische systemen niet kunnen bereiken.

Kerncomponenten van het systeem

• AC-servomotor gecombineerd met een zeer efficiënte hydraulische pomp met variabele cilinderinhoud
• Tweeassige roosterliniaal of lineaire encoder voor realtime feedback over de rampositie
• CNC-controller met touchscreen-interface en opgeslagen taakprogramma's
• Meerassige CNC-achteraanslag voor automatische plaatpositionering
• Automatisch bomberingscompensatiesysteem in de onderbalk

Superieure buigprecisie die uitval vermindert

De meest directe reden waarom fabrikanten overstappen op a CNC elektrohydraulische buigmachine is precisie. Conventionele hydraulische afkantpersen bereiken een hoeknauwkeurigheid van ongeveer ±0,5°. Een CNC-elektrohydraulisch systeem, met gesloten-luspositiecontrole door een lineaire encoder, levert de resultaten hoeknauwkeurigheid van ±0,1° of beter — een vijfvoudige verbetering die zich rechtstreeks vertaalt in minder afgekeurde onderdelen en lagere herbewerkingskosten.

Voor een productielijn die 500 buigingen per ploegendienst uitvoert, bespaart zelfs een uitvalreductie van 5% elke maand aanzienlijke materiaal- en operatortijd. In toepassingen van roestvrij staal, aluminium en hogesterktestaal, waar de materiaalkosten aanzienlijk zijn, wordt dit precisievoordeel een meetbaar financieel voordeel.

Hoe precisie wordt bereikt

• De servomotor reageert binnen milliseconden op positieopdrachten, waardoor de ram op elk punt van de slag een nauwkeurige dieptecontrole krijgt.
• De roosterliniaal geeft continue positiefeedback, waardoor de CNC afwijkingen in realtime kan corrigeren.
• De waarden voor de terugveringscompensatie worden opgeslagen per materiaaltype en dikte, waardoor de machine zich automatisch kan aanpassen aan de volgende bocht zonder tussenkomst van de operator.
• Automatische bombering in de onderbalk corrigeert doorbuiging over onderdelen tot 6.000 mm lang, waarbij een consistente straal van begin tot eind behouden blijft.

Energie-efficiëntie: tot 70% minder energieverbruik

Bij een conventionele hydraulische kantbank draait de motor continu op volle snelheid, waarbij warmte wordt gegenereerd en energie wordt verbruikt, zelfs als de ram stilstaat tussen bochten. De Elektrohydraulische plaatbuiger elimineert deze verspilling volledig: de servomotor werkt alleen wanneer de ram in beweging is, en op precies het koppelniveau dat nodig is voor die fase van de buigcyclus.

In echte productieomgevingen resulteert dit in energiebesparing van 40% tot 70% vergeleken met gelijkwaardige hydraulische machines met vaste pomp. Voor een productiewerkplaats die twee afkantpersen in één ploegendienst draait, kan deze reductie een aanzienlijke daling van de elektriciteitskosten over een periode van twaalf maanden betekenen.

Extra efficiëntievoordelen

• Lagere olietemperatuur : Omdat de pomp alleen draait als er vraag naar is, warmt de hydraulische olie veel minder op. Dit vermindert de oliedegradatie, verlengt de vloeistofverversingsintervallen en elimineert bij de meeste toepassingen de noodzaak voor een afzonderlijk oliekoelsysteem.
• Verminderd geluid : Servoaangedreven systemen werken op 60–70 dB vergeleken met 80–90 dB voor conventionele hydraulische machines – een aanzienlijke verbetering voor operators die gedurende langere perioden dicht bij de machine werken.
• Minder warmteontwikkeling in de werkplaats : Een lagere totale warmteafgifte verbetert de werkomstandigheden en vermindert de belasting van de HVAC-systemen in de faciliteit.

Snellere installatie en hogere doorvoer

De tijd om van taak te wisselen is een van de belangrijkste bronnen van productiviteitsverlies bij buigbewerkingen. EEN CNC elektrohydraulische buigmachine pakt dit rechtstreeks aan via opgeslagen taakprogramma's, automatische positionering van de achteraanslag en programmeerbare ramparameters die handmatige aanpassingen tussen taken overbodig maken.

• Opgeroepen taakprogramma's herstellen alle parameters – ponsdiepte, buigvolgorde, achteraanslagposities – in seconden.
• Meerstaps buigsequenties worden één keer geprogrammeerd en automatisch uitgevoerd, waardoor het aantal bedieningsfouten bij het vormen van complexe onderdelen wordt verminderd.
• Door offline te programmeren via de simulatiefunctie van de CNC-controller kan de volgende job worden voorbereid terwijl de huidige job nog loopt.
• Gebruikers rapporteren doorgaans reductie van de insteltijd van 40-55% vergeleken met handmatig aangepaste hydraulische kantbanken.

Lagere onderhoudslast gedurende de levensduur van de machine

De servo-hydraulische architectuur van de Elektrohydraulische plaatbuiger heeft minder slijtagegevoelige onderdelen dan een traditioneel hydraulisch systeem met constante druk. Omdat de pomp op variabel toerental draait en alleen bij daadwerkelijke vraag, wordt de cumulatieve slijtage aanzienlijk verminderd.

Veelzijdigheid in alle materialen en industrieën

De CNC elektrohydraulische buigmachine is niet beperkt tot één materiaal of toepassing. Dankzij de programmeerbare tonnagecontrole en variabele ramsnelheid kan hij een breed scala aan plaatmetalen met dezelfde betrouwbaarheid vormen.

Materialen die vaak worden gevormd

• Zacht staal (diktebereik 0,5–20 mm, afhankelijk van machinetonnage)
• Roestvrij staalsoorten 304, 316 en duplex
• Aluminiumlegeringen 5052, 6061 en 7075
• Hoogwaardig staal en Hardox-slijtplaat
• Koper- en messingplaat voor elektrische en decoratieve toepassingen

Industrieën bediend

• Structurele componenten voor de lucht- en ruimtevaart
• Scheepsbouw romppanelen en interieurconstructies
• Bouw- en architectonische metaalbewerking
• Elektrische behuizingen, schakelapparatuur en instrumentenpanelen
• Fabricage van auto's en zwaar materieel
• Roestvrijstalen producten voor voedselverwerking en medische apparatuur

Belangrijkste specificaties die u moet evalueren bij het selecteren van een machine

Bij het kiezen van een Elektrohydraulische kantbankmachine , stem deze kernspecificaties af op uw productie-eisen in plaats van puur op nominale tonnage te selecteren.
